Manejo de Mosaicos de Resumen de Flujo

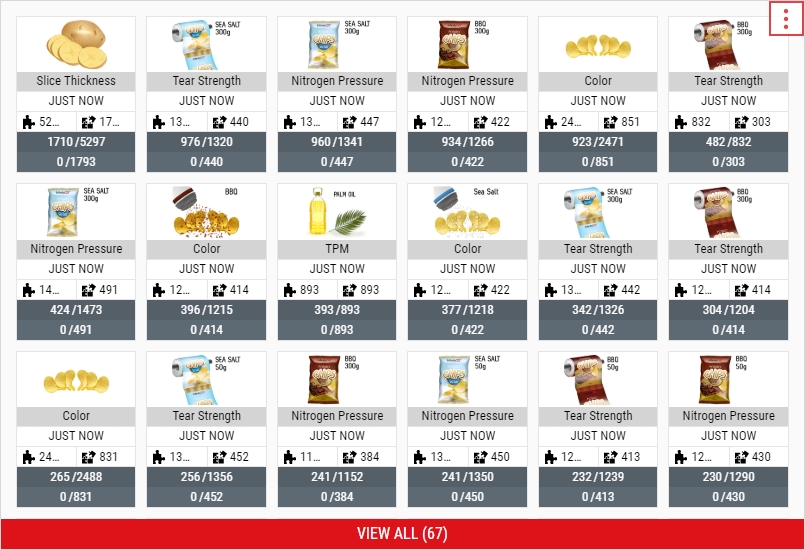

El mosaico de Resumen de flujo muestra vistas encapsuladas de flujos de datos de características de proceso de las partes, dando prioridad a los flujos de datos con piezas fuera de especificación y subgrupos fuera de control, en ese orden. De los submosaicos de Resumen de flujo, que representan las flujos de datos individuales, puede abrir Histogramas, Gráficas de control y Gráficas de pareto de eventos, lo que le permite examinar los datos más en detalle.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

  1. En la barra de herramientas del tablero de control sin procesar, seleccione Agregar Mosaico y luego seleccione el mosaico Resumen de Flujo.

  2. En el mosaico de Resumen de Flujo, usted puede hacer lo siguiente:

    • Seleccionar conjuntos de parámetros

    • Los sub mosaicos en el mosaico de Resumen de Flujo contienen datos valiosos que usted puede revisar muy rápidamente.

      Para más información, por favor vea Para Voltear Sub Mosaicos Individuales.

      1. Examine el frente del sub mosaico deseado.

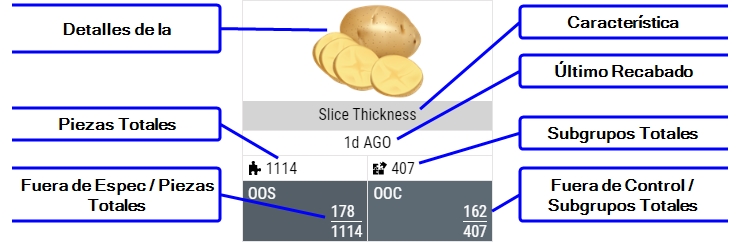

        Sub Mosaico Grande

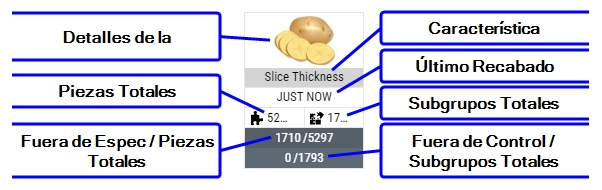

        Sub Mosaico Pequeño

        • Detalles de la característica de la parte. Enact muestra los Detalles de la característica de la parte Imagen opcional.

          De manera predeterminada, Enact muestra los Detalles de Característica de la Parte Imagen Opcional.

          • Si usted no configuró los Detalles de Características de la Parte Imagen Opcional, Enact muestra la imagen de la característica.
          • Si usted no configuró la imagen de la característica, Enact muestra la imagen de la parte.
          • Si usted no configuró la imagen de la parte, Enact muestra la imagen genérica.
        • Característica. Enact muestra la característica para este flujo de datos.
        • Último recabado. Enact muestra la hora desde la última recolección de datos para este flujo de datos.
        • Piezas totales. Enact muestra el número total de piezas para este flujo de datos.
        • Subgrupos totales. Enact muestra el número total de subgrupos para este flujo de datos.
        • Fuera de parámetros/Piezas totales. Enact muestra el número total de piezas fuera de especificación sobre el número total de piezas para este flujo de datos.
        • Fuera de control/Subgrupos totales. Enact muestra el número total de subgrupos fuera de control sobre el número total de subgrupos para este flujo de datos.

      2. Examine el reverso del sub mosaico deseado.

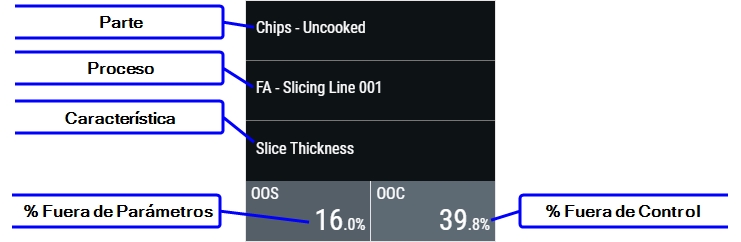

        Sub Mosaico Grande

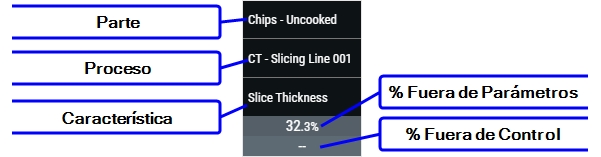

        Sub Mosaico Pequeño

        • Parte. Enact muestra la parte para este flujo de datos.
        • Proceso. Enact muestra el proceso para este flujo de datos.
        • Característica. Enact muestra la característica para este flujo de datos.
        • % de fuera de especificación. Enact muestra el porcentaje de piezas fuera de especificación para este flujo de datos.
        • % de fuera de control. Enact muestra el número total de subgrupos fuera de control para este flujo de datos.

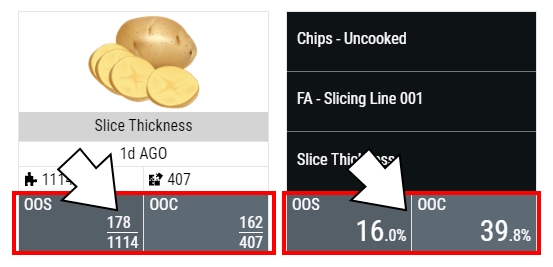

    • Usando este procedimiento, usted puede voltear el sub mosaico deseado para mostrar el otro lado.

      1. En el sub mosaico deseado, seleccione cualquier lugar en la sección FdE/FdC inferior.

      2. El sub mosaico da vuelta, mostrando el otro lado.

    • Usando este procedimiento, usted puede voltear todos los sub mosaicos en el mosaico de Resumen Flujo para mostrar los otros lados.

      1. En el mosaico Resumen de Flujo, seleccione Más y luego seleccione Girar Sub Mosaicos.
      2. Todos los sub mosaicos en el mosaico de Resumen de Flujo dan vuelta, mostrando los otros lados.

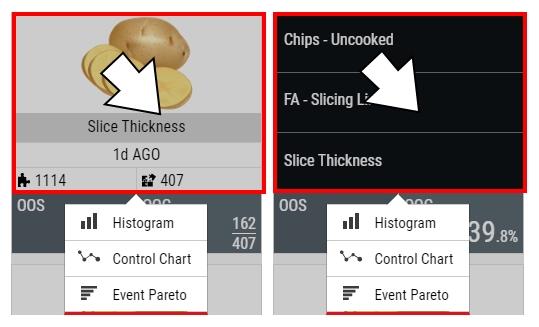

    • Usando este procedimiento, usted puede abrir las tablas de resumen de flujo desde el sub mosaico deseado.

      1. En el sub mosaico deseado, seleccione cualquier lugar en la sección superior de información.

      2. En el cuadro de diálogo de selección de tabla, seleccione la tabla deseada:

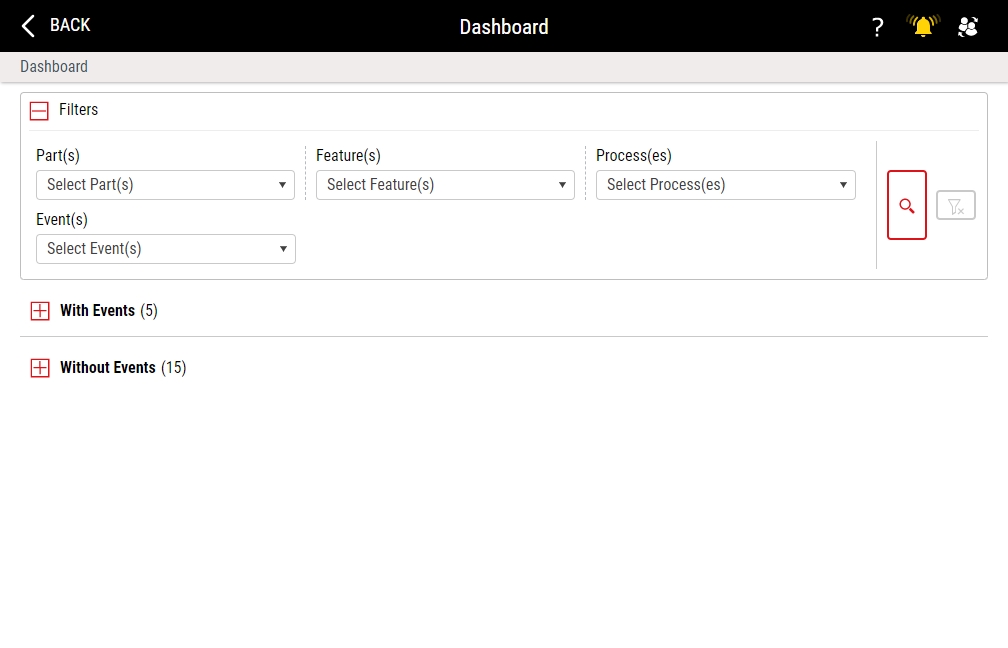

    • Usando este procedimiento, usted puede visualizar todos los resúmenes de flujo a los cuales puede tener acceso.

      1. En el mosaico Resumen de Flujo, seleccione Ver Todos (#).

      2. En la página de destino Resúmenes de Flujo, seleccione Expandir para las secciones Con Eventos y Sin Eventos, y revise todos los resúmenes de flujo.

    • Utilizando este procedimiento, usted controlará los resúmenes de flujo que Enact muestra en la página de destino de Resúmenes de Flujo.

      1. Seleccione Filtros.

      2. En la sección Filtros, usted puede hacer lo siguiente:

        • Seleccione uno o más de los siguientes filtros y luego seleccione Buscar.

          • Parte(s). Seleccione las partes deseadas. ConsejoCerradoPuede ubicar la entrada deseada para «parte», escribiendo una secuencia dentro de «parte» Por ejemplo, para ubicar Nombre de la parte, usted puede teclear par o puede teclear nom.

          • Característica(s). Seleccione las características deseadas. ConsejoCerradoPuede ubicar la entrada deseada para «característica», escribiendo una secuencia dentro de «característica» Por ejemplo, para ubicar Nombre de característica, usted puede teclear car o puede teclear nom.

          • Proceso(s). Seleccione los procesos deseados. ConsejoCerradoPuede ubicar la entrada deseada para «proceso», escribiendo una secuencia dentro de «proceso» Por ejemplo, para ubicar Nombre del proceso, usted puede teclear pro o puede teclear nom.

          • Evento(s). Seleccione los tipos de evento deseados. ConsejoCerradoPuede ubicar la entrada deseada para «tipo de evento», escribiendo una secuencia dentro de «tipo de evento» Por ejemplo, para ubicar Nombre del tipo, usted puede teclear tip o puede teclear cal.

        • Limpiar todos los filtros actualmente aplicados a la página de destino Resúmenes de Flujo.

          1. En la sección Filtros, seleccione Limpiar.

            Enact solamente habilitará Limpiar después de que usted haya aplicado uno o más filtros.

          2. Enact elimina todos los filtros aplicados, restableciendo todas las selecciones de filtros.
      3. Para colapsar la sección Filtros, seleccione Filtros.

    • Usando este procedimiento, eliminará el elemento «Mosaico de Resumen de flujo».

      1. En el tablero de control desbloqueado, ubique el elemento «Mosaico de Resumen de flujo».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico de Resumen de flujo, seleccione Más y luego seleccione Eliminar mosaico.
      3. Seleccione Guardar.
