Gestión de la visualización del límite de especificaciones en las gráficas de control

Puede mostrar/ocultar los valores de límite de especificaciones/pieza en las gráficas de control utilizando el conmutador Mostrar límite de especificaciones (valores de pieza) disponible en las gráficas de control.

La aparición del conmutador Mostrar límite de especificaciones (valores de pieza) en las gráficas de control se controla mediante el ajuste global Habilitar el conmutador de visualización de LES/LEI de la gráfica de control. Para más información, consulte Activación del límite de especificaciones en las gráficas de control.

De forma predeterminada, el conmutador Mostrar límite de especificaciones (valores de pieza) de las gráficas de control está desactivado.

Cuando el conmutador Mostrar límite de especificaciones (valores de pieza) de una gráfica de control esté activa, sucederá lo siguiente:

• En el caso de las gráficas de control IXMS, los valores de LES/LEI se muestran para un subgrupo.

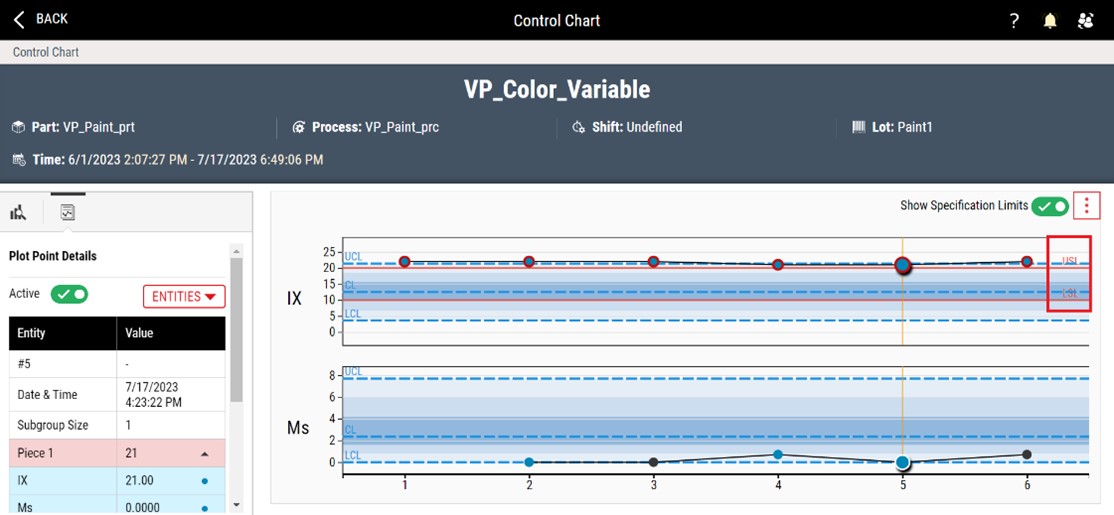

• En el caso de las gráficas de control de variables IX-MR, el límite de especificaciones se muestra (además de los límites de control) en la gráfica IX.

• El comportamiento de conmutación se guarda como preferencia del usuario y permanece igual para un usuario en todas las gráficas de control IX-MS.

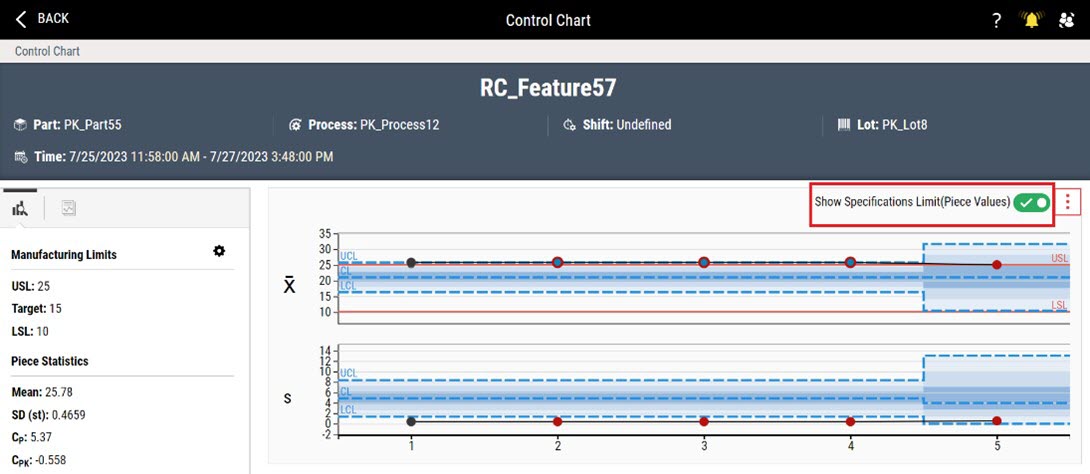

• En el caso de la gráfica de control de barras X, se muestran los valores límite de las especificaciones y de las piezas para un subgrupo.

• Puede marcar el subgrupo como inactivo desde el panel izquierdo, y todos los valores de las piezas se marcarán como inactivos. El mismo comportamiento se replica en los valores de las piezas al igual que en los marcadores de valor medio visibles.



• El comportamiento del conmutador se guarda como preferencia del usuario y permanece igual para un usuario en todas las gráficas de control de barras X.

• Los valores de las piezas se resaltan siempre que el eje del marcador de la media se resalte haciendo clic en el área del gráfico del eje Y.
