Gestión de tableros de control de la gráfica de ejecución

Basado en la responsabilidad del proceso (establecido por el usuario, para obtener más información, consulte Para Seleccionar Mis Procesos), este tablero de control muestra gráficas de ejecución de los flujos de datos de procesos, partes y características. Las gráficas de ejecución se trazan en orden cronológico, en relación con los límites de especificación, lo que brinda una descripción general de sus procesos y le permite identificar rápidamente las tendencias en sus flujos de datos.

  1. Seleccione Menú de Acceso y luego seleccione Tablero de Control.

  2. En el tablero de control, seleccione Seleccionar tablero de control y luego seleccione Gráfica de ejecución.

    Si solo ve el mensaje "No hay características etiquetadas que contengan datos que visualizar", es posible que deba configurar el Tablero de control de la gráfica de ejecución de la siguiente manera:

    • Agregar grupo de etiquetas

      Debe crear el grupo de etiquetas que contenga una sola etiqueta (por ejemplo, Gráficas de ejecución = Mostrar). Para más información, por favor vea Para Crear Grupos de Etiquetas.

    • Configurar etiqueta reservada

      Bajo la pestaña Etiquetas reservadas en la sección Gráficas de ejecución de la configuración global, seleccione el grupo de etiquetas y la etiqueta que creó anteriormente (por ejemplo, Gráfica de ejecución = Mostrar). Para más información, por favor vea la Sección de gráficas de ejecución en Para Configurar los Ajustes Globales.

    • Agregar etiqueta de la característica

      Para cada característica de variable en el tablero de control de la gráfica de ejecución, debe agregar el grupo de etiquetas y la etiqueta que creó anteriormente (por ejemplo, Gráfica de ejecución = Mostrar). Para más información, por favor vea Para editar características.

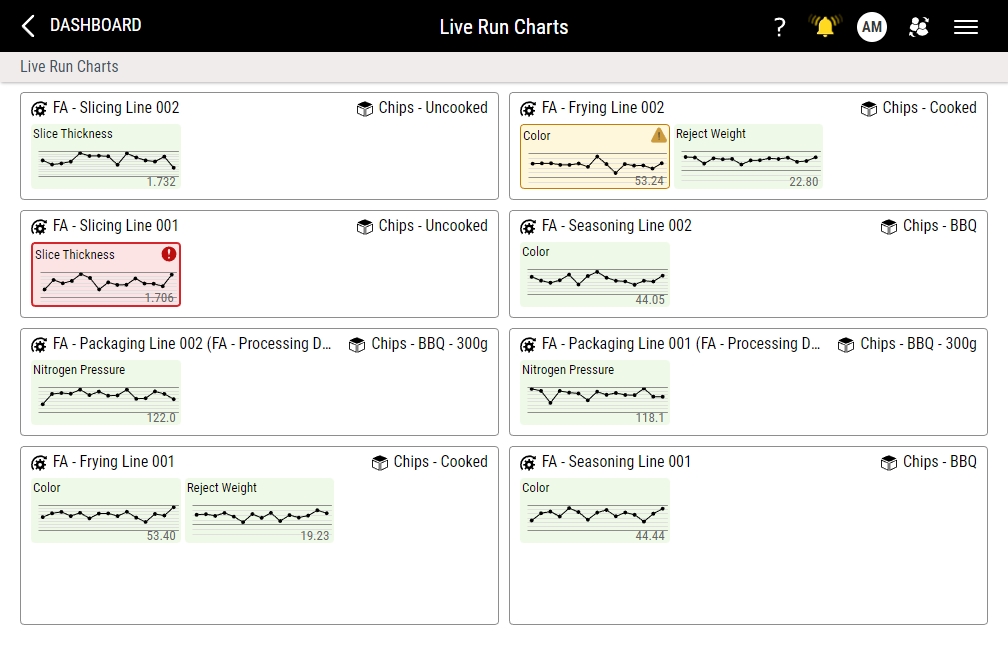

  3. En el Tablero de control de la gráfica de ejecución, usted puede hacer lo siguiente:

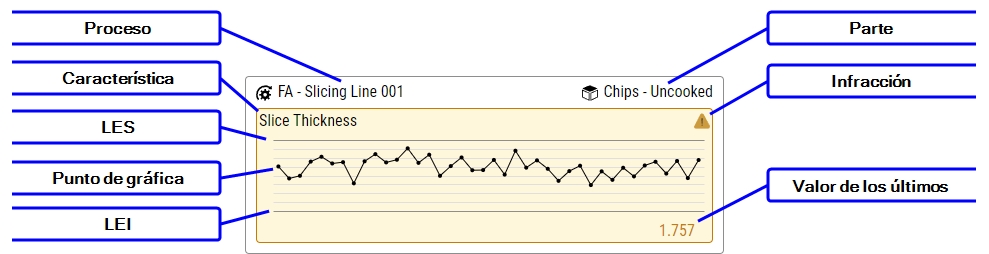

    • Las gráficas de ejecución en el tablero de control de la tabla de ejecución contienen datos valiosos que usted puede revisar muy rápidamente.

      • Proceso. Enact muestra el proceso para este flujo de datos.
      • Característica. Enact muestra la característica para este flujo de datos.
      • LES. Enact muestra el límite de especificación superior para este flujo de datos.
      • Punto de gráfica. Enact grafica los puntos de los datos individuales para cada valor de datos en los subgrupos secuenciales.
      • LEI. Enact muestra el límite de especificación inferior para este flujo de datos.
      • Parte. Enact muestra la parte para este flujo de datos.

      • Infracción. Enact muestra el segundo plano y el icono para el tipo de infracción:

        • Segundo plano rojo . Límite de especificación o infracción estadística en el subgrupo más reciente.

        • Segundo plano naranja . Límite de especificación o infracción estadística dentro de las 24 horas anteriores.

        • Segundo plano verde; sin icono. Sin infracciones en las 24 horas anteriores.

      • Valor de los últimos datos. Enact muestra el valor de los datos recopilados más recientemente para este flujo de datos.

    • Al interactuar con la gráfica de ejecución, puede acceder a la siguiente información:

      • Valores del punto de gráfica. Para ver los valores de los datos de los puntos de la gráfica, seleccione el punto de la gráfica deseado.

      • Conteo de eventos. Para ver conteos de eventos individuales (infracciones de límites de especificación e infracciones estadísticas), seleccione el cuerpo de la gráfica de ejecución.

        Además, Enact muestra el valor de los datos recopilados más recientemente hasta seis dígitos significativos a la derecha del lugar decimal.
