Administración de Tablas de análisis de flujo

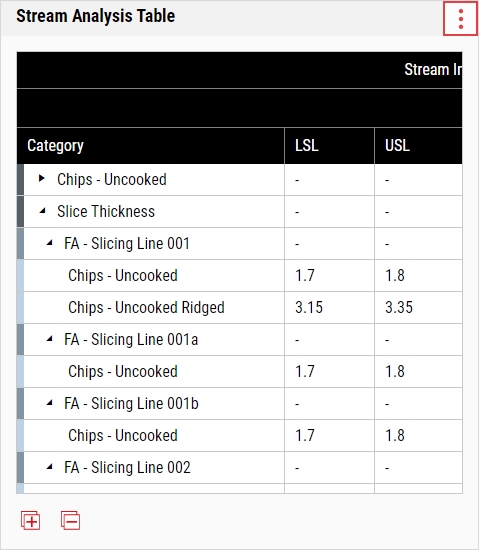

La Tabla de análisis de flujo muestra detalles sobre datos históricos de características (opcionalmente combinados con procesos y partes), incluidos LEI, LES, conteo de subgrupo, rendimiento, Cpk, Cp y Ppk, y otras estadísticas.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

1. En la barra de herramientas del tablero de control agregado, seleccione Agregar mosaico y luego seleccione la Tabla de análisis de flujo.



2. En la Tabla de análisis de flujo, podrá realizar las siguientes acciones:

   • Seleccionar conjuntos de parámetros
   • Definir Niveles

     Usando este procedimiento, usted clasificará los datos en categorías anidadas.

     Cuando agrega la Tabla de análisis de flujo por primera vez, Enact define el nivel de Característica de solo lectura de manera automática, y le permite definir los niveles de Proceso y Parte inmediatamente. Cuando termine, seleccione Aplicar.

     1. En la Tabla de análisis de flujo, seleccione Más y luego seleccione Definir niveles .



     2. En el cuadro de diálogo Definir Niveles, seleccione Agregar Nivel .



     3. En la lista desplegable Seleccionar Nivel, seleccione el tipo de nivel deseado:

        • Proceso. Categorice los datos por tipo de proceso.
        • Parte. Categorice los datos por parte.
     4. Para agregar niveles adicionales, repita los pasos anteriores.

     5. Para reordenar los niveles existentes (cuando exista más de uno), seleccione y arrastre Reordenar .

        Enact no le permitirá reordenar el nivel Característica.

     6. Para eliminar un nivel existente, seleccione Eliminar .

        Enact no le permitirá eliminar el nivel Característica.

     7. Cuando termine, seleccione Aplicar.
   • Expandir Niveles

     Usando este procedimiento, expandirá los niveles anidados para mostrar el contenido, si lo hay.

     Para expandir todos los niveles, seleccione Expandir Todo .

     1. En el nivel Tabla de análisis de flujo deseado, seleccione Expandir .
     2. El nivel colapsado se expande.
   • Colapsar Niveles

     Usando este procedimiento, colapsará los niveles anidados para ocultar el contenido, si lo hay.

     Para colapsar todos los niveles, seleccione Colapsar Todo .

     1. En el nivel Tabla de análisis de flujo deseado, seleccione Colapsar .
     2. El nivel expandido se colapsa.
   • Maximizar Mosaico

     Usando este procedimiento, podrá maximizar el elemento «Tabla de análisis de flujo» en el tablero de control.

     1. En Tabla de análisis de flujo, seleccione Más y luego seleccione Maximizar .
     2. Se maximiza el elemento «Tabla de análisis de flujo».
   • Restaurar Mosaico

     Usando este procedimiento, podrá restaurar el elemento «Tabla de análisis de flujo» a su tamaño original.

     1. En Tabla de análisis de flujo, seleccione Más y luego seleccione Restaurar .
     2. El elemento «Tabla de análisis de flujo» se restaura a su tamaño original.
   • Configurar las Columnas de la Tabla de Análisis de Flujo

     Usando este procedimiento, podrá controlar las columnas que Enact muestra en la Tabla de análisis de flujo.

     1. En la Tabla de análisis de flujo, seleccione Más y luego seleccione Configurar columnas .



     2. En el cuadro de diálogo Configurar Columnas, seleccione la pestaña deseada y luego seleccione las columnas deseadas:

        • Información de flujo

          • LEI. Límite inferior de especificación.
          • LES. Límite superior de especificación.
          • Conteo del subgrupo. Número total de subgrupos.
          • Conteo de piezas. Número total de valores de medida.

          • Media. Promedio aritmético de un conjunto de datos determinado, donde N representa el número de valores en el conjunto de datos. Fórmula

          • DE(ST). Variación estimada del proceso a corto plazo a partir de la desviación estándar (para n > 1) dentro del subgrupo o moviendo la desviación estándar (para n = 1) de los subgrupos. Fórmula

          • DE (LT). Variación que representa la desviación promedio de valores de su media, frecuentemente llamado el método del valor cuadrático medio (RMS - Root Mean Square, por sus siglas en ingles) para calcular sigma. Fórmula

        • Potencial

          • LEI (Z). Límite de especificación inferior expresado en unidades de desviación estándar a corto plazo a partir de la media de distribución. También conocido como calificación Z o valor Z. Si el límite de especificación inferior es más grande que la media, el LEI (Z) será un número negativo. Fórmula

          • LES (Z). Límite de especificación superior expresado en unidades de desviaciones estándar a corto plazo de la media de distribución. También conocido como calificación Z o valor Z. Si el límite de especificación superior es menor que la media, el LES (Z) será un número negativo. Fórmula

          • Fracción ponderada < LEI. La proporción de repercusiones proyectada por debajo del Límite de Especificación Inferior. La estadística se pondera basada sobre el conteo de piezas y la desviación estándar a corto plazo.
          • Fracción ponderada > LES. La proporción de repercusiones proyectada por arriba del Límite de Especificación Superior. La estadística se pondera basada sobre el conteo de piezas y la desviación estándar a corto plazo.
          • Fracción < LEI. La proporción de repercusiones proyectada por debajo del Límite de Especificación Inferior basada sobre la desviación estándar a corto plazo.
          • Fracción > LES. La proporción de repercusiones proyectada por arriba del Límite de Especificación Superior basada sobre la desviación estándar a corto plazo.
          • PDPM. Defectos Potenciales Por Millón. La estadística está basada sobre repercusiones proyectadas en cada lado de la especificación basadas sobre la desviación estándar a corto plazo.
          • Rendimiento. Porcentaje de piezas buenas potenciales del total de las piezas medidas basados sobre la desviación estándar a corto plazo.
          • Cpk. Tabla 2D. La relación de capacidad que es ajustada para los procesos no centrados, usando la desviación estándar a corto plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos Cpk es igual al más pequeño de Cpu o Cpl. Fórmula
        • Potencial (proceso centrado)

          • Especificación (Z). Límite de especificación expresado en unidades de desviación estándar a corto plazo a partir de la media de distribución. También conocido como calificación Z o valor Z. Como se asume que el proceso está centrado, la Especificación (Z) será idéntica tanto para el LES como para el LEI.
          • Fracción ponderada FdE. Fracción de repercusión proyectada. La estadística se pondera basada sobre el conteo de piezas y la desviación estándar a corto plazo.
          • Fracción FdE. Fracción de repercusión proyectada basada sobre la desviación estándar a corto plazo.
          • PDPM. Defectuosas Potenciales Por Millón. La estadística está basada sobre repercusiones proyectadas en cada lado de la especificación y desviación estándar a corto plazo.
          • Rendimiento. Porcentaje de piezas buenas potenciales del total de las piezas medidas basados sobre la desviación estándar a corto plazo.

          • Cp. Tabla 2D. La relación de capacidad usando la desviación estándar a corto plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos. Fórmula

        • Esperado

          • LEI (Z). Límite de especificación inferior expresado en unidades de desviaciones estándar a largo plazo a partir de la media de distribución. También conocido como calificación Z o valor Z. Si el límite de especificación inferior es más grande que la media, el LEI (Z) será un número negativo. Fórmula

          • LES (Z). Límite de especificación superior expresado en unidades de desviaciones estándar a largo plazo a partir de la media de distribución. También conocido como calificación Z o valor Z. Si el límite de especificación superior es menor que la media, el LES (Z) será un número negativo. Fórmula

          • Fracción ponderada < LEI. La proporción de repercusiones proyectada por debajo del Límite de Especificación Inferior. La estadística se pondera basada sobre el conteo de piezas y la desviación estándar a largo plazo.
          • Fracción ponderada > LES. La proporción de repercusiones proyectada por arriba del Límite de Especificación Superior. La estadística se pondera basada sobre el conteo de piezas y la desviación estándar a largo plazo.
          • Fracción < LEI. Fracción de repercusión proyectada por debajo del Límite de Especificación Inferior basada sobre la desviación estándar a largo plazo.
          • Fracción > LES. Fracción de repercusión proyectada por arriba del Límite de Especificación Superior basada sobre la desviación estándar a largo plazo.
          • DPM. Defectuosos Por Millón. La estadística está basada sobre repercusiones proyectadas en cada lado de la especificación y la desviación estándar a largo plazo.
          • Rendimiento. Porcentaje de piezas buenas potenciales del total de piezas medido basado sobre la desviación estándar a largo plazo.

          • Ppk. Tabla 2D. La relación de capacidad que es ajustada para los procesos no centrados, usando la desviación estándar a largo plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos Ppk es igual al más pequeño de Ppu o Ppl. Fórmula

        • Clasificación de flujo

          • Clasificación / grado. Un rango de calificación con nueve resultados potenciales (A1, A2, A3, B1, B2, B3, C1, C2, C3), con A1 siendo la mejor calificación y C3 siendo la peor calificación. La porción A, B, C de la calificación se relaciona al ancho de la curva de campana comparada con los límites de especificación. La porción 1, 2, 3 de la calificación se relaciona con qué tan bien el proceso está centrado sobre el objetivo. Una calificación de A1 significa que el proceso está “ajustado y centrado”. Una calificación de C3 indica un proceso con una variación indeseable y no muy bien dirigido.
          • Rendimiento potencial (proceso centrado). Una indicación del mejor rendimiento esperado usando una desviación estándar a corto plazo y un proceso centrado.
          • Desempeño del rendimiento. La relación de Rendimiento Esperado y Rendimiento Potencial.
          • Rendimiento esperado. Una indicación del rendimiento actual tomando en cuenta el fuera de centro y la desviación estándar a largo plazo.
     3. Seleccione Hecho.
   • Eliminar Mosaicos

     Usando este procedimiento, eliminará el elemento «Tabla de análisis de flujo».

     1. En el tablero de control desbloqueado, ubique el elemento «Tabla de análisis de flujo».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

     2. En Tabla de análisis de flujo, seleccione Más y luego seleccione Eliminar mosaico .
     3. Seleccione Guardar.
   • Descargar Datos de análisis de flujo

     Con este procedimiento descargará los Datos de análisis de flujo.

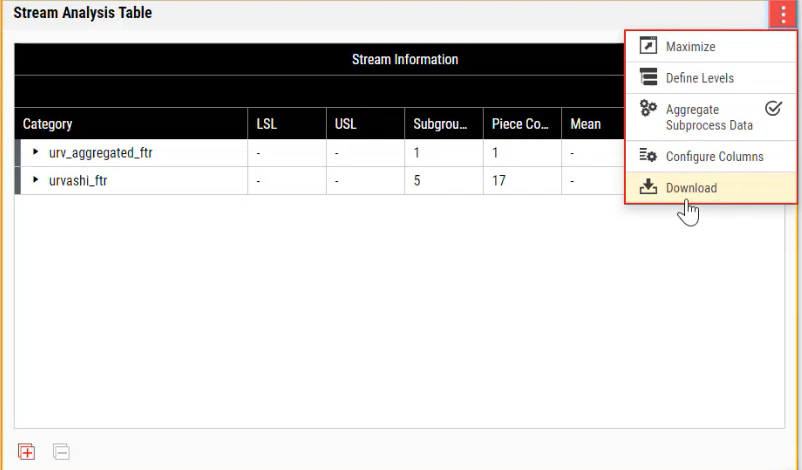

     1. Haga clic en el icono rojo de tres puntos de la esquina derecha de la tabla Análisis de flujo.

     2. En el menú, seleccione descargar.

     3. Los datos descargados se exportarán automáticamente a un archivo Excel para su visualización.
