Administración de Mosaicos Pareto

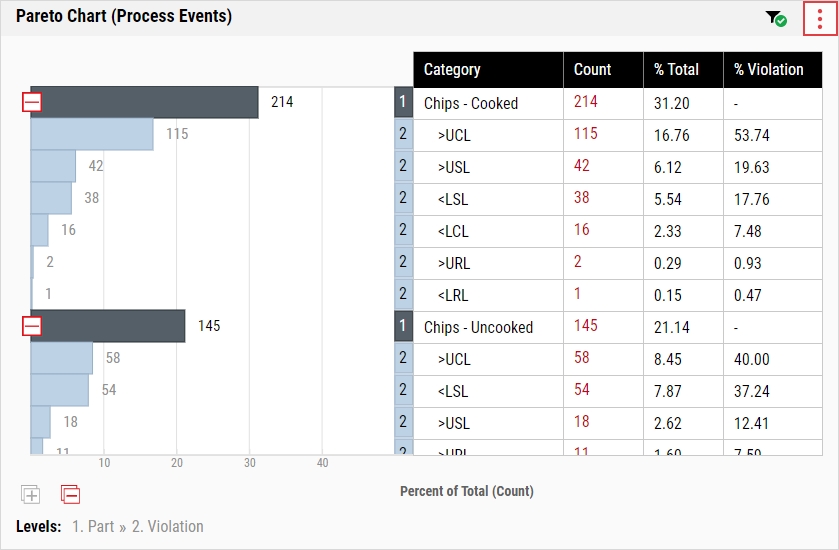

El mosaico Pareto es una tabla de frecuencia que ilustra ocurrencias de datos de subgrupo, datos recopilados o eventos de proceso en una gráfica de barras, de más frecuente a menos frecuente, que puede organizar en categorías. Por ejemplo, puede organizar los datos por código de evento y también por proceso.

En el mosaico Pareto, Enact organiza los niveles seleccionados por número y sangría, e incluye una leyenda en la parte inferior para identificar las categorías de nivel. Para ver esta información correctamente, deberá configurar el ajuste de escala de la pantalla de su computadora en 100 %. Si no configura el ajuste de escala de la pantalla de su computadora en 100 %, Enact podrá procesar el contenido del informe mal alineado, y la numeración del nivel no se corresponderá con la entrada de la categoría.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

  1. En la barra de herramientas del tablero de control sin procesar, seleccione Agregar Mosaico y luego seleccione el mosaico Pareto.

  2. En la lista desplegable Tipo de Datos, seleccione el tipo de datos deseado:

  3. En el mosaico Pareto, usted puede hacer lo siguiente:

    • Seleccionar conjuntos de parámetros

    • Usando este procedimiento, usted clasificará los datos en categorías anidadas, hasta un máximo de 10 niveles.

      Al agregar el elemento «Mosaico Pareto» por primera vez, deberá definir los niveles antes de hacer cualquier otra cosa. Por favor, siga las instrucciones para definir los niveles de abajo, y luego seleccione el botón Aplicar.

      1. En Mosaico Pareto, seleccione Más y luego seleccione Definir niveles.

      2. En el cuadro de diálogo Definir Niveles, seleccione Agregar Nivel.

      3. En la lista desplegable Seleccionar Nivel, seleccione el tipo de nivel deseado:

          • Hora. Categorice los datos por unidad de tiempo.
          • Jerarquía. Categorice los datos por tipo de proceso.
          • Parte. Categorice los datos por parte (Nombre) o grupo de etiquetas asociado con partes (Grupo de etiquetas / Etiqueta).
          • Característica. Categorice los datos por característica (Nombre) o etiquetas asociadas con características (Grupo de etiquetas / Etiqueta).
          • Turno. Categorice los datos por turno.
          • Lote. Categorice los datos por lote (Nombre) o etiquetas asociadas con lotes (Grupo de etiquetas / Etiqueta).
          • Código. Categorice los datos por código (Nombre) o etiquetas asociadas con códigos (Grupo de etiquetas / Etiqueta).
          • Infracción. Categorice los datos por infracciones (por ejemplo, >LES, <LEI, >LCS, <LCI, etc.).
          • Hora. Categorice los datos por unidad de tiempo.
          • Jerarquía. Categorice los datos por tipo de proceso.
          • Parte. Categorice los datos por parte (Nombre) o grupo de etiquetas asociado con partes (Grupo de etiquetas / Etiqueta).
          • Característica. Categorice los datos por característica (Nombre) o etiquetas asociadas con características (Grupo de etiquetas / Etiqueta).
          • Turno. Categorice los datos por turno.
          • Lote. Categorice los datos por lote (Nombre) o etiquetas asociadas con lotes (Grupo de etiquetas / Etiqueta).
          • Estado. (Solo eventos de proceso) Clasifique los datos por estado de evento (Abrir o Completado).
          • Código de evento. Categorice los datos por código de evento.
          • Usuario. Categorice los datos por usuario realizando la entrada de datos.
          • Tipo de datos recabados. Categorice los datos por actividades de recolección de datos (automático, lista de verificación, manual).
          • Nombre de la recolección. Categorice los datos por recolección de datos.
          • Hora. Categorice los datos por unidad de tiempo.
          • Jerarquía. Categorice los datos por tipo de proceso.
          • Turno. Categorice los datos por turno.
          • Usuario. Categorice los datos por usuario realizando la entrada de datos.
      4. Para agregar niveles adicionales, repita los pasos anteriores.
      5. Para reordenar los niveles existentes (cuando exista más de uno), seleccione y arrastre Reordenar.
      6. Para eliminar un nivel existente, seleccione Eliminar.
      7. Seleccione Aplicar.

    • Usando este procedimiento, expandirá los niveles anidados para mostrar el contenido, si lo hay. Según el tipo de vista, el procedimiento varía levemente. Para mayor información sobre el tipo de vista, por favor vea Administración de Mosaicos Pareto.

      Para expandir todos los niveles, seleccione Expandir Todo.

      Tipo de vista de Gráfica / Gráfica e Informe

      1. En el nivel Mosaico Pareto deseado, seleccione Expandir.
      2. El nivel colapsado se expande.

      Tipo de Vista de Informe

      1. En el nivel Mosaico Pareto deseado, seleccione Expandir.
      2. El nivel colapsado se expande.

    • Usando este procedimiento, colapsará los niveles anidados para ocultar el contenido, si lo hay. Según el tipo de vista, el procedimiento varía levemente. Para mayor información sobre el tipo de vista, por favor vea Administración de Mosaicos Pareto.

      Para colapsar todos los niveles, seleccione Colapsar Todo.

      Tipo de vista de Gráfica / Gráfica e Informe

      1. En el nivel Mosaico Pareto deseado, seleccione Colapsar.
      2. El nivel expandido se colapsa.

      Tipo de Vista de Informe

      1. En el nivel Mosaico Pareto deseado, seleccione Colapsar.
      2. El nivel expandido se colapsa.

    • Usando este procedimiento, podrá maximizar el elemento «Mosaico Pareto» en el tablero de control.

      1. En Mosaico Pareto, seleccione Más y luego seleccione Maximizar.
      2. Se maximiza el elemento «Mosaico Pareto».

    • Usando este procedimiento, podrá restaurar el elemento «Mosaico Pareto» a su tamaño original.

      1. En Mosaico Pareto, seleccione Más y luego seleccione Restaurar.
      2. El elemento «Mosaico Pareto» se restaura a su tamaño original.

    • Usando este procedimiento, podrá abrir los datos resumidos sobre el elemento «Mosaico Pareto».

      1. En Mosaico Pareto, seleccione Más y luego seleccione Resumen de gráfica.

        De manera alterna, puede abrir el panel de resumen de Mosaico Pareto con el siguiente procedimiento:

        1. Seleccione el elemento «Mosaico Pareto».
        2. En la esquina superior izquierda del tablero de control, seleccione Resumen de gráfica.

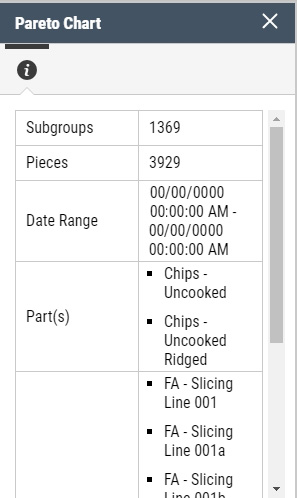

      2. En el panel de resumen de Mosaico Pareto, revise los siguientes datos sobre el elemento «Mosaico Pareto»:

          • Subgrupos. Recuento de subgrupos en el conjunto de parámetros seleccionado del tablero de control.
          • Piezas. Recuento de piezas en el conjunto de parámetros seleccionado del tablero de control.
          • Rango de fechas. La fecha de inicio y de finalización para los datos recolectados en el conjunto de parámetros seleccionados del tablero de control.
          • Parte(s). Partes en el conjunto de parámetros seleccionados del tablero de control.
          • Proceso(s). Procesos en el conjunto de parámetros seleccionados del tablero de control.
          • Característica(s). Características en el conjunto de parámetros seleccionados del tablero de control.
          • Total de eventos. Recuento de eventos en el conjunto de parámetros seleccionado del tablero de control.
          • Rango de fechas. La fecha de inicio y de finalización para los datos recolectados en el conjunto de parámetros seleccionados del tablero de control.
          • Parte(s). Partes en el conjunto de parámetros seleccionados del tablero de control.
          • Proceso(s). Procesos en el conjunto de parámetros seleccionados del tablero de control.
          • Característica(s). Características en el conjunto de parámetros seleccionados del tablero de control.
          • Total de FdC. Recuento de subgrupos fuera de control en el conjunto de parámetros seleccionado del tablero de control.
          • Total de FdE. Recuento de subgrupos fuera de la especificaciones en el conjunto de parámetros seleccionado del tablero de control.
          • Recolecciones de datos. Cantidad total de recolecciones de datos completadas en el conjunto de parámetros seleccionado del tablero de control.
          • Lista(s) de verificación. Cantidad total de listas de verificación completadas en el conjunto de parámetros seleccionado del tablero de control.
          • Recolecciones de datos automatizadas. Cantidad total de recolecciones de datos automatizadas completadas en el conjunto de parámetros seleccionado del tablero de control.
          • Proceso(s). Procesos en el conjunto de parámetros seleccionados del tablero de control.

        Si usted filtra el conjunto de parámetros del tablero de control, Enact automáticamente actualiza los datos en el panel de resumen Mosaico Pareto. Para mayor información sobre filtrar el conjunto de parámetros del tablero de control, por favor vea Para Filtrar los Ajustes de Parámetros del Tablero de Control.

    • Usando este procedimiento, podrá seleccionar la pantalla de Mosaico Pareto.

      1. En Mosaico Pareto, seleccione Más y luego seleccione Seleccionar tipo de vista.

      2. En el cuadro de diálogo Seleccionar tipo de vista, seleccione la pantalla deseada de Mosaico Pareto:

        • Gráfico. Mostrar solo el gráfico de Mosaico Pareto.
        • Gráfica e informe. Mostrar el gráfico y el informe de Mosaico Pareto.
        • Informe. Mostrar solo el informe de Mosaico Pareto.
      3. Seleccione Aplicar.

    • Esta función solo aplica al mosaico Proceso de Eventos de Pareto.

      Usando este procedimiento, controlará el contenido que muestra el mosaico Pareto de Eventos de proceso, lo que incluye el estado del evento de proceso (Abrir, Completado), el estado de la asignación del flujo de trabajo (Sí, No) y los diversos tipos de Eventos de proceso (Infracción límite de fabricación, Infracción estadística, Defectuosos, etc.).

      1. En el mosaico Pareto de Eventos de proceso, seleccione Filtro.

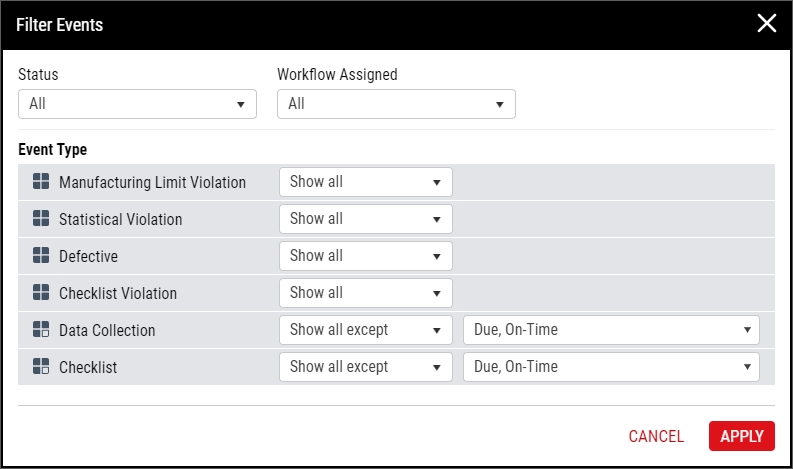

      2. En el cuadro de diálogo Filtrar eventos, filtre los eventos de proceso mostrados de la siguiente manera:

        • En la lista desplegable Evento, seleccione el estado de evento de proceso deseado:

          • Todos. Visualizar todos los estados de eventos de proceso.
          • Abrir. Visualizar eventos de proceso sin códigos de evento asignados.
          • Completado. Visualizar eventos de proceso con códigos de evento asignados.

        • En la lista desplegable Flujo de trabajo asignado, seleccione el estado de asignación de flujo de trabajo deseado:

          • Todos. Visualizar todos los eventos de proceso, con o sin asignaciones de flujo de trabajo.
          • Sí. Visualizar eventos de proceso con flujos de trabajo asignados.
          • No. Visualizar eventos de proceso sin flujos de trabajo asignados.

        • En la lista desplegable Infracción límite de fabricación, seleccione el tipo de filtro:

          • Mostrar todo. (predeterminado) Visualizar todas las infracciones de límite de fabricación (por ejemplo, Arriba de LES, Debajo de LEI, Arriba de LSR, etc.).
          • Ocultar todo. Ocultar todas las infracciones de límite de fabricación (por ejemplo, Arriba de LES, Debajo de LEI, Arriba de LSR, etc.).
          • Mostrar todo excepto. Visualizar todas las infracciones de límite de fabricación, excepto las infracciones seleccionadas en la segunda lista desplegable (por ejemplo, Arriba de LES, Debajo de LEI, Arriba de LSR, etc.).
          • Ocultar todo excepto. Ocultar todas las infracciones de límite de fabricación, excepto las infracciones seleccionadas en la segunda lista desplegable (por ejemplo, Arriba de LES, Debajo de LEI, Arriba de LSR, etc.).

        • En la lista desplegable Infracción estadística, seleccione el tipo de filtro:

          • Mostrar todo. (predeterminado) Visualizar todas las infracciones estadísticas (por ejemplo, >LCS, <LCI, 2/3 ZAS, etc.).
          • Ocultar todo. Ocultar todas las infracciones estadísticas (por ejemplo, >LCS, <LCI, 2/3 ZAS, etc.).
          • Mostrar todo excepto. Visualizar todas las infracciones estadísticas, excepto las seleccionadas en la segunda lista desplegable (por ejemplo, >LCS, <LCI, 2/3 ZAS, etc.).
          • Ocultar todo excepto. Ocultar todas las infracciones estadísticas, excepto las seleccionadas en la segunda lista desplegable (por ejemplo, >LCS, <LCI, 2/3 ZAS, etc.).

        • En la lista desplegable Defectuoso, seleccione el tipo de filtro:

          • Mostrar todo. (predeterminado) Visualizar todos los defectuosos.
          • Ocultar todo. Ocultar todos los defectuosos.
          • Mostrar todo excepto. Muestra todos los defectuosos, a menos que seleccione Defectuoso en la segunda lista desplegable.
          • Ocultar todo excepto. Ocultar todos los defectuosos, a menos que seleccione Defectuoso en la segunda lista desplegable.

        • En la lista desplegable Infracción de la lista de verificación, seleccione el tipo de filtro:

          • Mostrar todo. (predeterminado) Visualizar todas las infracciones de la lista de verificación.
          • Ocultar todo. Ocultar todas las infracciones de la lista de verificación.
          • Mostrar todo excepto. Visualizar todas las infracciones de la lista de verificación, a menos que seleccione Se ha excedido el conteo de rastreo en la segunda lista desplegable.
          • Ocultar todo excepto. Ocultar todas las infracciones de la lista de verificación, a menos que seleccione Se ha excedido el conteo de rastreo en la segunda lista desplegable.

        • En la lista desplegable Recolección de datos, seleccione el tipo de filtro:

          • Mostrar todo. Muestra todos los resultados de cumplimiento de la recolección de datos (por ejemplo, Atrasado u Omitido).
          • Ocultar todo. Ocultar todos los resultados de cumplimiento de la recolección de datos.
          • Mostrar todo excepto. Muestra todos los resultados de cumplimiento de la recolección de datos, excepto las selecciones de cumplimiento en la segunda lista desplegable (por ejemplo, Atrasado u Omitido).
          • Ocultar todo excepto. Oculta todos los resultados de cumplimiento de la recolección de datos, excepto las selecciones de cumplimiento en la segunda lista desplegable (por ejemplo, Atrasado u Omitido).

        • En la lista desplegable Lista de verificación, seleccione el tipo de filtro:

          • Mostrar todo. Muestra todos los resultados de cumplimiento de la lista de verificación (por ejemplo, Atrasado u Omitido).
          • Ocultar todo. Ocultar todos los resultados de cumplimiento de la lista de verificación.
          • Mostrar todo excepto. Muestra todos los resultados de cumplimiento de la lista de verificación, excepto las selecciones de cumplimiento en la segunda lista desplegable (por ejemplo, Atrasado u Omitido).
          • Ocultar todo excepto. Oculta todos los resultados de cumplimiento de la lista de verificación, excepto las selecciones de cumplimiento en la segunda lista desplegable (por ejemplo, Atrasado u Omitido).
      3. Seleccione Aplicar.

    • Usando este procedimiento, usted descargará el contenido de Mosaico Pareto en una hoja de cálculo de Excel de Microsoft.

      1. En el tablero de control bloqueado, ubique el elemento «Mosaico Pareto».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico Pareto, seleccione Más y luego seleccione Descargar.
      3. En el cuadro de diálogo Descargar, seleccione Guardar, y en el cuadro de diálogo Guardar Como, navegue a la ubicación de guardado deseada en la computadora (por ejemplo, la carpeta Descargas de Windows).

      4. En Excel de Microsoft, abra el archivo guardado y examine el contenido del elemento descargado «Mosaico Pareto». Excel de Microsoft muestra el contenido expandido o colapsado según estaba en el elemento «Mosaico Pareto».

        La distribución de la hoja de cálculo de Excel dependerá de cómo configuró el Tipo de Vista de Mosaico Pareto:

        • Gráfico. Si ajusta el Tipo de Vista a Gráfico. Enact descarga la imagen gráfica de Mosaico Pareto.
        • Gráfica e informe. Si ajusta el Tipo de Vista a Gráfica e Informe, Enact descarga la imagen gráfica y el reporte de la Mosaico Pareto.
        • Informe. Si ajusta el Tipo de Vista a Informe, Enact descarga el reporte de Mosaico Pareto.

    • Usando este procedimiento, eliminará el elemento «Mosaico Pareto».

      1. En el tablero de control desbloqueado, ubique el elemento «Mosaico Pareto».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico Pareto, seleccione Más y luego seleccione Eliminar mosaico.
      3. Seleccione Guardar.
