Administración de mosaicos de informe de lote

El mosaico Informe de lote muestra un conjunto de estadísticas para un lote a la vez, y, si está disponible y habilitado, estadísticas para los lotes de componentes del lote seleccionado. Las estadísticas están organizadas por característica o etiqueta de característica seleccionada en el conjunto de parámetros actual o los filtros del tablero de control, lo que le permite revisar la calidad general de un lote antes de aceptarlo o rechazarlo. Para ver las estadísticas, el lote debe ser agregado (Prueba de lote = Completado y/o Estado del lote = Cerrado) y debe contener datos del subgrupo. Si el lote no está agregado, Enact muestra el nombre del lote, la parte y el estado actual del lote, junto con el mensaje El lote aún no está completo. Si el lote está agregado pero no contiene subgrupos o si ha excluido las características del conjunto de parámetros actual o los filtros del tablero de control, Enact muestra el mensaje No hay datos recabados.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

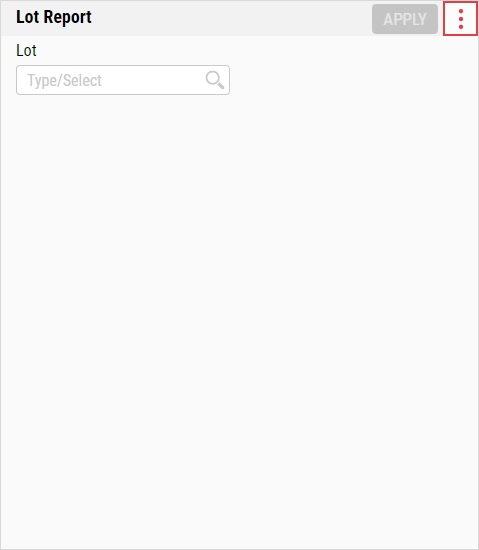

  1. En la barra de herramientas del tablero de control agregado, seleccione Agregar mosaico y luego seleccione el mosaico Informe de lote.

  2. En la lista desplegable Lote, seleccione el lote deseado. ConsejoCerradoPuede ubicar la entrada deseada para «lote», escribiendo una secuencia dentro de «lote» Por ejemplo, para ubicar Nombre del lote, usted puede teclear lote o puede teclear nom.

    Enact filtra los lotes disponibles por las partes, etiquetas de parte, lotes, etiquetas de lote y estados de lote seleccionados en el conjunto de parámetros actual o los filtros del tablero de control.

  3. Para habilitar la genealogía de lote, lo cual le permite rastrear buenos componentes terminados, orígenes de componentes y fuentes de baja calidad, así como también seleccionar lotes para retirar, active el deslizador Incluir genealogía de lote, y luego haga lo siguiente:

    1. Para ver todas las entradas de cada salida, seleccione Salida.

      Para ver todas las salidas de cada entrada, seleccione Entrada.

    2. En la lista desplegable Niveles, seleccione el número deseado de niveles de genealogía (máximo de 7).

  4. Seleccione Aplicar.

  5. En el mosaico Informe de lote, podrá hacer lo siguiente:

    • Seleccionar conjuntos de parámetros

    • Usando este procedimiento, seleccionará un nuevo lote de un mosaico de Informe de lote existente.

      1. En el mosaico Informe de lote, seleccione Seleccionar lote.

      2. En la lista desplegable Lote, seleccione el lote deseado. ConsejoCerradoPuede ubicar la entrada deseada para «lote», escribiendo una secuencia dentro de «lote» Por ejemplo, para ubicar Nombre del lote, usted puede teclear lote o puede teclear nom.

        Enact filtra los lotes disponibles por las partes, etiquetas de parte, lotes, etiquetas de lote y estados de lote seleccionados en el conjunto de parámetros actual o los filtros del tablero de control.

      3. Para habilitar la genealogía de lote, lo cual le permite rastrear buenos componentes terminados, orígenes de componentes y fuentes de baja calidad, así como también seleccionar lotes para retirar, active el deslizador Incluir genealogía de lote, y luego haga lo siguiente:

        1. Para ver todas las entradas de cada salida, seleccione Salida.

          Para ver todas las salidas de cada entrada, seleccione Entrada.

        2. En la lista desplegable Niveles, seleccione el número deseado de niveles de genealogía (máximo de 7).

      4. Seleccione Aplicar.

    • Usando este procedimiento, podrá maximizar el elemento «Mosaico de informe de lote» en el tablero de control.

      1. En Mosaico de informe de lote, seleccione Más y luego seleccione Maximizar.
      2. Se maximiza el elemento «Mosaico de informe de lote».

    • Usando este procedimiento, podrá restaurar el elemento «Mosaico de informe de lote» a su tamaño original.

      1. En Mosaico de informe de lote, seleccione Más y luego seleccione Restaurar.
      2. El elemento «Mosaico de informe de lote» se restaura a su tamaño original.

    • Usando este procedimiento, controlará las columnas que Enact muestra en el mosaico Informe de lote.

      1. En el mosaico Informe de lote, seleccione Más y luego seleccione Configurar columnas.

      2. En el cuadro de diálogo Configurar Columnas, seleccione las columnas deseadas.

        • LES. El valor más alto en el cual un servicio o producto dados pueden desempeñarse.
        • Obj. Centrado deseado de proceso.
        • LEI. El valor más bajo en el cual un servicio o producto dados deben desempeñarse.
        • LSR. Valor más alto aceptable, utilizado para detectar errores de registro de datos, como números transpuestos. También conocido como Límite superior razonable.
        • LIR. Valor más bajo aceptable, utilizado para detectar errores de registro de datos, como números transpuestos. También conocido como Límite inferior razonable.
        • # Mediciones. Número total de valores de medida.

        • Media. Promedio aritmético de un conjunto de datos determinado, donde N representa el número de valores en el conjunto de datos. CerradoFórmula

        • DE (LT). Variación que representa la desviación promedio de valores de su media, frecuentemente llamado el método del valor cuadrático medio (RMS - Root Mean Square, por sus siglas en ingles) para calcular sigma. CerradoFórmula

        • Mínimo. Valor más pequeño ingresado para una característica encontrada en el conjunto de parámetros.
        • Máximo. Valor más grande ingresado para una característica encontrada en el conjunto de parámetros.
        • # Defectos. Número de defectos ponderados por peso de código.
        • % Defectos. Por ciento de defectos.
        • # Defectuosos. Número de defectuosos, ponderado por peso de código.
        • % Defectuosos. Por ciento de defectuosos.
        • # FdE. Cantidad de valores medidos fuera de los límites de especificación.
        • % FdE. Por ciento de valores medidos fuera de los límites de especificación.
        • % de rendimiento. Porcentaje de piezas buenas potenciales del total de las piezas medidas basados sobre la desviación estándar a corto plazo.
        • N.º de eventos de límite de fabricación. Conteo de eventos de límite de fabricación en el conjunto de parámetros seleccionado del tablero de control.
        • N.º de eventos de estadísticas. Conteo de eventos de estadísticas basados en las reglas estadísticas establecidas. Para más información, por favor vea Reglas Estadísticas.
        • N.º de OOR (fuera de rango). Número de pruebas que están fuera de los límites razonables.

        • Pp. Proporción de la variabilidad del proceso (seis sigma) con el ancho de los límites de especificación (tolerancia total). La desviación estándar (sigma) se calcula usando el método del valor cuadrático medio (RMS, por sus siglas en inglés). CerradoFórmula

        • Ppk. La relación de capacidad que es ajustada para los procesos no centrados, usando la desviación estándar a largo plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos Ppk es igual al más pequeño de Ppu o Ppl. CerradoFórmula

        • Ppm. La variación entre el valor promedio y objetivo del proceso, así como la desviación estándar del proceso, donde T es el valor objetivo. La desviación estándar se calcula usando el método del valor cuadrático medio (RMS, por sus siglas en inglés). CerradoFórmula

        • Hora de inicio. Marca de tiempo para el primer valor recabado.
        • Hora de finalización. Marca de tiempo para el último valor recabado.
      3. Seleccione Hecho.

    • Usando este procedimiento, usted descargará el contenido de Mosaico de informe de lote en una hoja de cálculo de Excel de Microsoft.

      Al descargar los datos del mosaico de Informe de lote, puede crear un documento de Certificado de análisis (CoA) utilizando una aplicación externa.

      1. En Mosaico de informe de lote, seleccione Más y luego seleccione Descargar.
      2. En el cuadro de diálogo Descargar, seleccione Guardar, y en el cuadro de diálogo Guardar Como, navegue a la ubicación de guardado deseada en la computadora (por ejemplo, la carpeta Descargas de Windows).

      3. En Excel de Microsoft, abra el archivo guardado y examine el contenido del elemento descargado «Mosaico de informe de lote». Excel de Microsoft muestra el contenido expandido o colapsado según estaba en el elemento «Mosaico de informe de lote».

    • Usando este procedimiento, eliminará el elemento «Mosaico de informe de lote».

      1. En el tablero de control desbloqueado, ubique el elemento «Mosaico de informe de lote».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico de informe de lote, seleccione Más y luego seleccione Eliminar mosaico.
      3. Seleccione Guardar.
