Administración de Mosaicos de Resumen de Datos

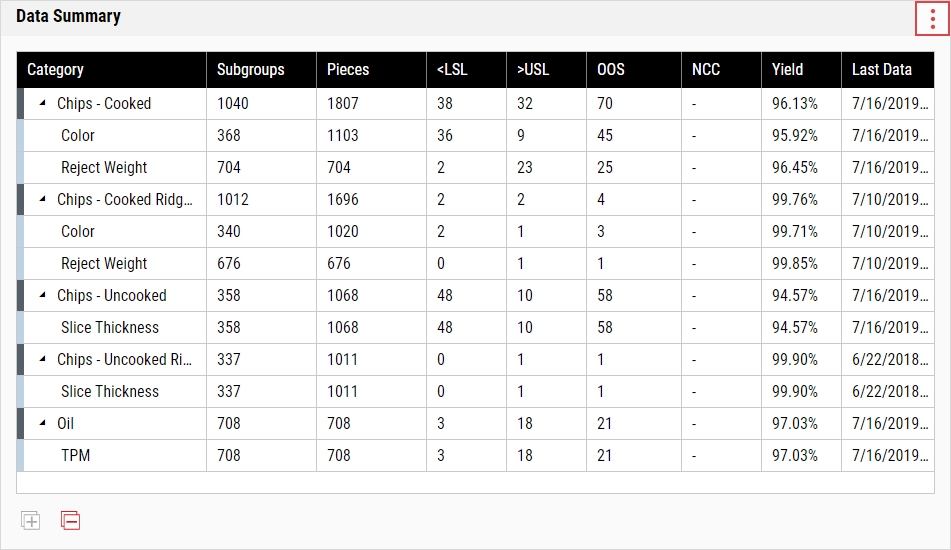

El mosaico Resumen de datos muestra información sobre características variables, incluidos recuento, rendimiento y cuándo se agregaron por última vez datos de los niveles seleccionados.

información sobre las características variables, incluidos el recuento, el rendimiento y cuándo se agregaron por última vez los datos de los niveles seleccionados.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

  1. En la barra de herramientas del tablero de control sin procesar, seleccione Agregar Mosaico y luego seleccione el mosaico Resumen de Datos.

  2. En el mosaico de Resumen de Datos, usted puede hacer lo siguiente:

    • Seleccionar conjuntos de parámetros

    • Usando este procedimiento, usted clasificará los datos en categorías anidadas, hasta un máximo de 10 niveles.

      Al agregar el elemento «Mosaico de Resumen de Datos» por primera vez, deberá definir los niveles antes de hacer cualquier otra cosa. Por favor, siga las instrucciones para definir los niveles de abajo, y luego seleccione el botón Aplicar.

      1. En Mosaico de Resumen de Datos, seleccione Más y luego seleccione Definir niveles.

      2. En el cuadro de diálogo Definir Niveles, seleccione Agregar Nivel.

      3. En la lista desplegable Seleccionar Nivel, seleccione el tipo de nivel deseado:

        • Proceso. Categorice los datos por proceso.
        • Parte. Categorice los datos por parte.
        • Característica. Categorice los datos por característica.
        • Turno. Categorice los datos por turno.
        • Lote. Categorice los datos por lote.
      4. Para agregar niveles adicionales, repita los pasos anteriores.
      5. Para reordenar los niveles existentes (cuando exista más de uno), seleccione y arrastre Reordenar.
      6. Para eliminar un nivel existente, seleccione Eliminar.
      7. Seleccione Aplicar.

    • Usando este procedimiento, expandirá los niveles anidados para mostrar el contenido, si lo hay.

      Para expandir todos los niveles, seleccione Expandir Todo.

      1. En el nivel Mosaico de Resumen de Datos deseado, seleccione Expandir.
      2. El nivel colapsado se expande.

    • Usando este procedimiento, colapsará los niveles anidados para ocultar el contenido, si lo hay.

      Para colapsar todos los niveles, seleccione Colapsar Todo.

      1. En el nivel Mosaico de Resumen de Datos deseado, seleccione Colapsar.
      2. El nivel expandido se colapsa.

    • Usando este procedimiento, podrá maximizar el elemento «Mosaico de Resumen de Datos» en el tablero de control.

      1. En Mosaico de Resumen de Datos, seleccione Más y luego seleccione Maximizar.
      2. Se maximiza el elemento «Mosaico de Resumen de Datos».

    • Usando este procedimiento, podrá restaurar el elemento «Mosaico de Resumen de Datos» a su tamaño original.

      1. En Mosaico de Resumen de Datos, seleccione Más y luego seleccione Restaurar.
      2. El elemento «Mosaico de Resumen de Datos» se restaura a su tamaño original.

    • Usando este procedimiento, podrá controlar las columnas que muestra Enact en el informe de Mosaico de Resumen de Datos.

      1. En Mosaico de Resumen de Datos, seleccione Más y luego seleccione Configurar columnas.

      2. En el cuadro de diálogo Configurar Columnas, seleccione las columnas deseadas.

        • <LEI. Número de características que se encontraron por debajo del límite inferior de especificación.
        • >LES. Número de características que se encontraron por encima del límite superior de especificación.
        • Últimos datos. Fecha y hora en que los usuarios agregaron datos para este nivel.
        • Piezas. Número total de valores de medida.

        • CCN. Número características que exceden los límites de Control Contenido Neto.

        • % FdE. Porcentaje de características que se encontraron fuera de los límites de especificación.

        • # FdE. Número de características que se encontraron fuera de los límites de especificación.
        • Subgrupos. Número total de subgrupos.
        • Rendimiento. Porcentaje de piezas buenas del total de las piezas medidas.
        • # Defectos. Número de defectos ponderados por peso de código.
        • % Defectos. Por ciento de defectos.
        • # Defectuosos. Número de defectuosos, ponderado por peso de código.
        • % Defectuosos. Por ciento de defectuosos.
        • Falló la verificación (número). Número de fallas de verificación.
        • Falló la verificación (%) Porcentaje de fallas de verificación.
        • % CQS. (Puntaje de calidad compuesto) Por ciento de valores medidos fuera de especificación (conteo total de valores fuera de especificaciones en el momento de la agregación, independientemente de los eventos activados), defectos y defectuosos que pueden acumularse en cualquier nivel. Un CQS más alto indica un peor desempeño.
        • CQS (PPM). (Puntaje de calidad compuesto) Total de valores medidos fuera de especificación (conteo total de valores fuera de especificaciones en el momento de la agregación, independientemente de los eventos desencadenados), defectos y defectuosos expresados en términos de partes por millón, calculados por el porcentaje real total multiplicado por un millón. Un CQS más alto indica un peor desempeño.
      3. Seleccione Hecho.

    • Usando este procedimiento, usted descargará el contenido de Mosaico de Resumen de Datos en una hoja de cálculo de Excel de Microsoft.

      1. En el tablero de control bloqueado, ubique el elemento «Mosaico de Resumen de Datos».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico de Resumen de Datos, seleccione Más y luego seleccione Descargar.
      3. En el cuadro de diálogo Descargar, seleccione Guardar, y en el cuadro de diálogo Guardar Como, navegue a la ubicación de guardado deseada en la computadora (por ejemplo, la carpeta Descargas de Windows).

      4. En Excel de Microsoft, abra el archivo guardado y examine el contenido del elemento descargado «Mosaico de Resumen de Datos». Excel de Microsoft muestra el contenido expandido o colapsado según estaba en el elemento «Mosaico de Resumen de Datos».

    • Usando este procedimiento, eliminará el elemento «Mosaico de Resumen de Datos».

      1. En el tablero de control desbloqueado, ubique el elemento «Mosaico de Resumen de Datos».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico de Resumen de Datos, seleccione Más y luego seleccione Eliminar mosaico.
      3. Seleccione Guardar.
