Administración de las gráficas de burbujas

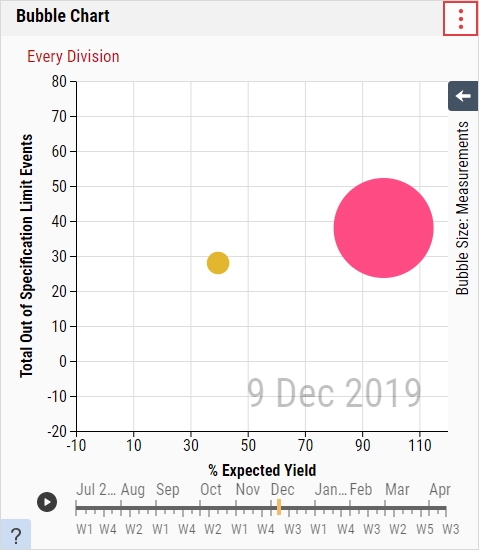

El mosaico Gráfica de burbujas muestra tres estadísticas para cada rama de proceso en el conjunto de parámetros, resumidas a un nivel jerárquico particular (por ejemplo, división, región, sitio, etc.) y representadas como un disco que expresa los valores a través de la estadística del eje X y la estadística del eje Y del disco (ambos obligatorios), y el tamaño del disco (opcional). Cada burbuja es un resumen de todos los procesos subyacentes al proceso de nivel superior, que se establece en el campo de datos Agrupamiento inicial (por ejemplo, una burbuja a nivel división representa un resumen de todos los procesos dentro de esa división). Al seleccionar una burbuja en la gráfica de burbujas, podrá profundizar en los procesos secundarios, comenzando por el nivel superior (División de forma predeterminada, aunque dependerá de la configuración de Agrupamiento inicial), y hasta el nivel 10 de la jerarquía del proceso.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

  1. En la barra de herramientas del tablero de control agregado, seleccione Agregar mosaico y luego seleccione el mosaico de la gráfica de burbujas.

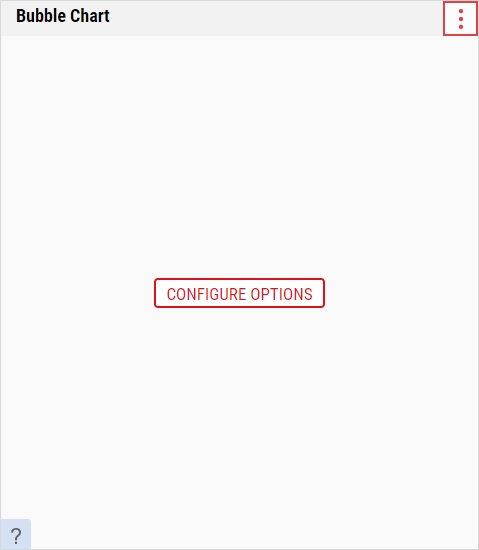

    Cuando usted agrega el mosaico gráfica de burbujas por primera vez, debe configurar el mosaico antes de hacer cualquier otra cosa. Seleccione Configurar opciones y luego siga las instrucciones que se encuentran a continuación.

  2. En el mosaico gráfica de burbujas, podrá realizar las siguientes acciones:

    • Seleccionar conjuntos de parámetros

    • Usando este procedimiento, podrá configurar sus opciones de gráfica de burbujas.

      Enact almacena las opciones de Gráfica de burbujas para usuarios individuales. Si hace cambios a las opciones de Gráfica de burbujas y regresa más tarde, Enact recuerda los cambios y se los muestra. Si otro usuario hace cambios a las opciones de Gráfica de burbujas y ese usuario regresa más tarde, Enact recuerda los cambios para ese usuario y los muestra.

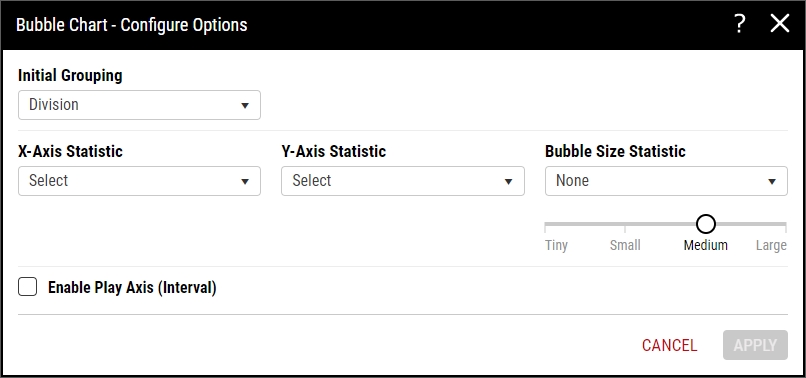

      1. En el mosaico gráfica de burbujas, seleccione Más y luego seleccione Configurar opciones.

      2. En la lista desplegable Agrupamiento inicial, seleccione el nivel de jerarquía del proceso de nivel superior deseado. Al abrir el tablero de control agregado, Enact muestra este nivel de jerarquía de proceso.

      3. En la lista desplegable Estadística del eje X, seleccione el tipo de estadística deseada y luego seleccione la estadística deseada.

        • Cumplimiento de muestreo (Todas las comprobaciones, Recolecciones de datos, Recolecciones de listas de verificación)

          • Finalizados (%). Porcentaje de verificaciones que se completaron a tiempo o tarde.
          • A tiempo (%). Porcentaje de verificaciones que se completaron a tiempo.
          • % Atrasado. Porcentaje de verificaciones que se completaron tarde.
          • Omitido (%). Porcentaje de verificaciones que no se completaron.

        • Rendimiento

          • Rendimiento previsto (%). Porcentaje de rendimiento esperado teniendo en cuenta el descentramiento y la desviación estándar a largo plazo.
          • Rendimiento medido (%). Relación de por ciento de las mediciones en la especificación con el número total de mediciones.

        • Eventos

          • # FdE. Cantidad de eventos causados por valores medidos fuera de los límites de especificación.
          • # >LES. Cantidad de eventos causados por valores medidos por encima del límite de especificación superior.
          • # <LEI. Cantidad de eventos causados por los valores medidos por debajo del límite de especificación inferior.
          • # CCN. Cantidad de eventos causados por valores medidos fuera de los límites de control de contenido neto.
          • # >T2 (Sup.). Número de eventos causados por valores medidos por encima de T2 Superior.
          • # <T2 (Inf.). Número de eventos causados por valores medidos por debajo de T2 Inferior.
          • # >DMP (Sup.). Cantidad de eventos causados por valores medidos por encima de la variación superior máxima permitida.
          • # <DMP (Inf.). Cantidad de eventos causados por valores medidos por debajo de la variación inferior máxima permitida.

      4. En la lista desplegable Estadística del eje Y, seleccione el tipo de estadística deseada y luego seleccione la estadística deseada.

        • Cumplimiento de muestreo (Todas las comprobaciones, Recolecciones de datos, Recolecciones de listas de verificación)

          • Finalizados (%). Porcentaje de verificaciones que se completaron a tiempo o tarde.
          • A tiempo (%). Porcentaje de verificaciones que se completaron a tiempo.
          • % Atrasado. Porcentaje de verificaciones que se completaron tarde.
          • Omitido (%). Porcentaje de verificaciones que no se completaron.

        • Rendimiento

          • Rendimiento previsto (%). Porcentaje de rendimiento esperado teniendo en cuenta el descentramiento y la desviación estándar a largo plazo.
          • Rendimiento medido (%). Relación de por ciento de las mediciones en la especificación con el número total de mediciones.

        • Eventos

          • # FdE. Cantidad de eventos causados por valores medidos fuera de los límites de especificación.
          • # >LES. Cantidad de eventos causados por valores medidos por encima del límite de especificación superior.
          • # <LEI. Cantidad de eventos causados por los valores medidos por debajo del límite de especificación inferior.
          • # CCN. Cantidad de eventos causados por valores medidos fuera de los límites de control de contenido neto.
          • # >T2 (Sup.). Número de eventos causados por valores medidos por encima de T2 Superior.
          • # <T2 (Inf.). Número de eventos causados por valores medidos por debajo de T2 Inferior.
          • # >DMP (Sup.). Cantidad de eventos causados por valores medidos por encima de la variación superior máxima permitida.
          • # <DMP (Inf.). Cantidad de eventos causados por valores medidos por debajo de la variación inferior máxima permitida.

      5. En el menú desplegable Estadística de tamaño de burbujas, seleccione la estadística deseada.

        • Ninguno. Desactive la estadística de tamaño de burbujas, luego seleccione y arrastre el deslizador hasta el tamaño de burbuja estática deseado (Diminuto, Pequeño, Mediano o Grande). Enact mostrará todas las burbujas en el tamaño seleccionado.
        • Mediciones. Número de medidas tomadas.
      6. Para agregar una escala de tiempo desplazable que muestre de qué manera cambia la estadística en el tiempo, seleccione Habilitar el eje de animación (intervalo), y luego seleccione el intervalo deseado (Días, Semanas o Meses). Si no selecciona Habilitar el eje de animación (intervalo), Enact mostrará todos los datos dentro del conjunto de parámetros.
      7. Cuando termine, seleccione Aplicar.

    • Usando este procedimiento, podrá abrir el panel de tamaño de burbujas para identificar la significancia de los tamaños de burbujas, con el tamaño de burbuja más grande establecido en la burbuja más grande de su gráfica y el tamaño de burbuja medio establecido en la mitad del tamaño de burbuja más grande.

      1. En la gráfica de burbujas, seleccione Abrir panel.

      2. En el panel Tamaño de burbujas, examine los diferentes tamaños de burbuja.

      3. Al finalizar, seleccione Cerrar panel.

    • Usando este procedimiento, podrá navegar la jerarquía de los procesos viendo en detalle los procesos secundarios o moverse a un proceso principal, lo que esté establecido en el campo de datos Agrupamiento inicial.

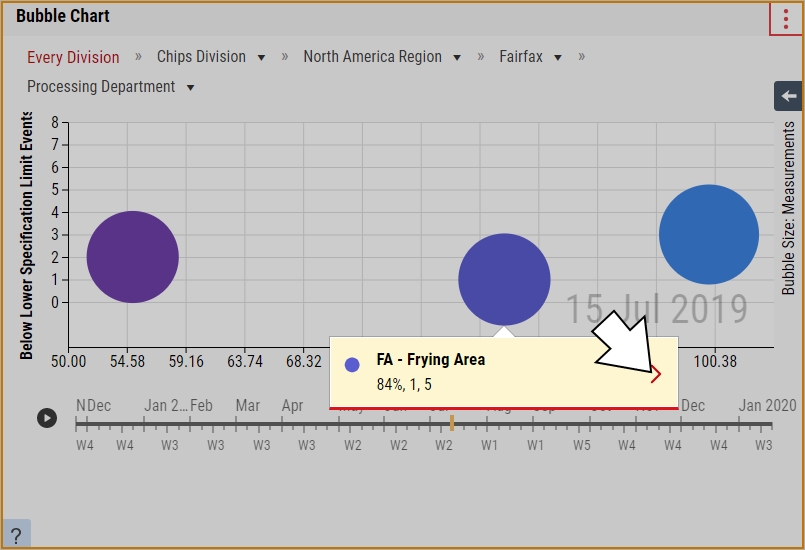

      1. Para ver en detalle los procesos secundarios, seleccione la burbuja deseada y en el cuadro de diálogo de identificación del proceso, seleccione Seleccionar.

        En el cuadro de diálogo de proceso seleccionado, Enact muestra los valores delimitados por comas para la estadística del Eje-X, la estadística del Eje-Y y la estadística de tamaño de burbujas.

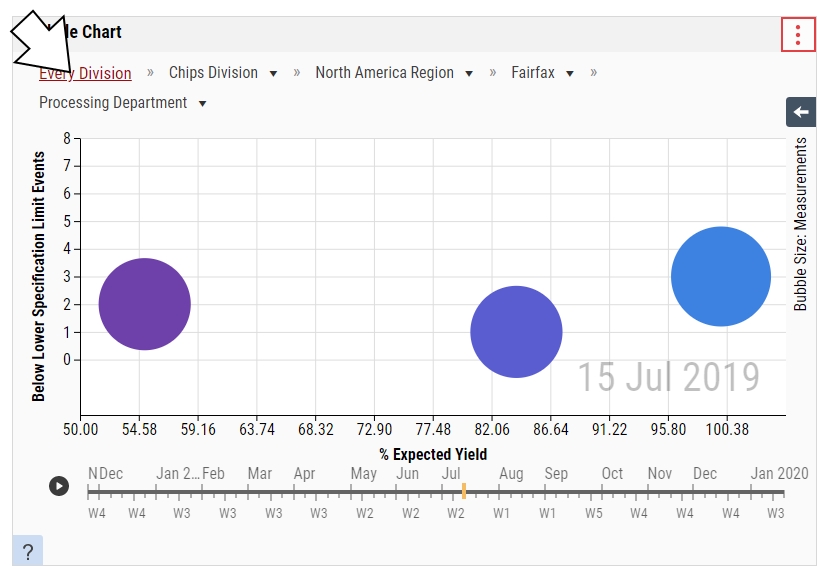

      2. Para pasar a un proceso principal, seleccione el proceso principal deseado en la ruta de navegación gráfica de burbujas.

        Si un proceso principal contiene múltiples procesos secundarios, seleccione la lista desplegable y luego seleccione el proceso secundario deseado.

    • Usando este procedimiento, podrá reproducir una escala de tiempo desplazable para mostrar de qué manera cambian las estadísticas en el transcurso del tiempo.

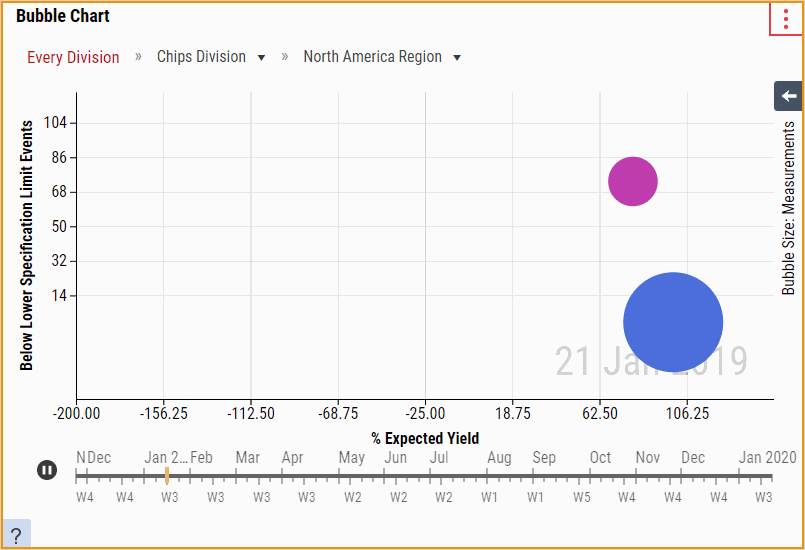

      1. En la parte inferior de la gráfica de burbujas, seleccione Reproducir. Enact reproduce la escala de tiempo, que avanza según la selección de intervalos en la ventana de tiempo configurada en el conjunto de parámetros.

      2. Para pausar la escala de tiempo, seleccione Pausar.

    • Usando este procedimiento, podrá maximizar el elemento «Gráfica de burbujas» en el tablero de control.

      1. En Gráfica de burbujas, seleccione Más y luego seleccione Maximizar.
      2. Se maximiza el elemento «Gráfica de burbujas».

    • Usando este procedimiento, podrá restaurar el elemento «Gráfica de burbujas» a su tamaño original.

      1. En Gráfica de burbujas, seleccione Más y luego seleccione Restaurar.
      2. El elemento «Gráfica de burbujas» se restaura a su tamaño original.

    • Usando este procedimiento, eliminará el elemento «Gráfica de burbujas».

      1. En el tablero de control desbloqueado, ubique el elemento «Gráfica de burbujas».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Gráfica de burbujas, seleccione Más y luego seleccione Eliminar mosaico.
      3. Seleccione Guardar.
