Administración de Mosaicos Caja y bigotes

El mosaico Caja y bigotes muestra conjuntos de subgrupos o distribuciones de datos a lo largo del tiempo, de manera similar a un histograma. Sin embargo, en lugar de mostrar los datos en una vista frontal (como lo haría con un histograma), el mosaico Caja y bigotes muestra los datos en una vista superior, con tres cuartillas, los percentiles quinto y nonagésimo quinto, y los puntos mínimo y máximo, con frecuencia llamados valores atípicos.

En el mosaico Caja y bigotes, Enact organiza los niveles seleccionados por número y les aplica sangría, e incluye una leyenda en la parte inferior para identificar las categorías de nivel. Para ver esta información correctamente, deberá configurar el ajuste de escala de la pantalla de su computadora en 100 %. Si no configura el ajuste de escala de la pantalla de su computadora en 100 %, Enact podrá procesar el contenido del informe mal alineado, y la numeración del nivel no se corresponderá con la entrada de la categoría.

El mosaico Caja y bigotes solo muestra datos variables y no mostrará datos defectuosos.

La característica más poderosa de los mosaicos de Caja y bigotes es la habilidad de comparar el desempeño a través de múltiples categorías, tales como partes, procesos, características, hora, etc. Pero como los datos de tan amplia selección de fuentes puede tener objetivos y tolerancias sumamente diferentes, necesita haber una forma de estandarizar los datos para permitir una fácil comparación.

Enact hace esto al estandarizar los datos de todos los Caja y bigotes a sus respectivos límites de especificación, con el objetivo codificado como un cero, el límite de especificación superior como un +1 y el límite de especificación inferior como un -1.

Esta estandarización se realiza en el gráfico de mosaico solo con fines de visualización. Enact no modifica los datos originales, que pueden verse en el informe del mosaico.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

  1. En la barra de herramientas del tablero de control sin procesar, seleccione Agregar Mosaico y luego seleccione el mosaico Caja y bigotes.

  2. En el mosaico de Caja y bigotes, usted puede hacer lo siguiente:

    • Seleccionar conjuntos de parámetros

    • Usando este procedimiento, usted clasificará los datos en categorías anidadas, hasta un máximo de 10 niveles.

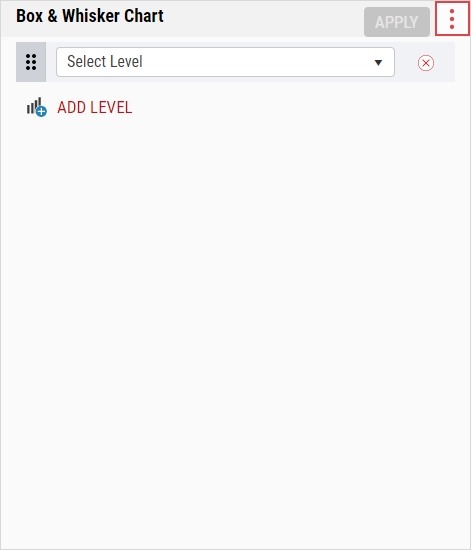

      Al agregar el elemento «Mosaico de Caja y bigotes» por primera vez, deberá definir los niveles antes de hacer cualquier otra cosa. Por favor, siga las instrucciones para definir los niveles de abajo, y luego seleccione el botón Aplicar.

      1. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Definir niveles.

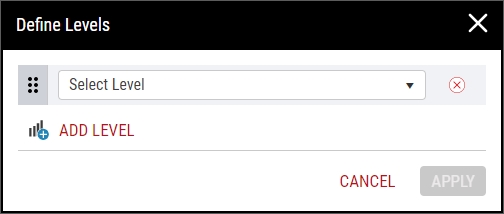

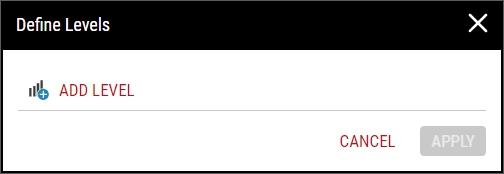

      2. En el cuadro de diálogo Definir Niveles, seleccione Agregar Nivel.

      3. En la lista desplegable Seleccionar Nivel, seleccione el tipo de nivel deseado:

        • Hora. Categorice los datos por unidad de tiempo.
        • Jerarquía. Categorice los datos por tipo de proceso.
        • Parte. Categorice los datos por parte (Nombre) o grupo de etiquetas asociado con partes (Grupo de etiquetas / Etiqueta).
        • Característica. Categorice los datos por característica (Nombre) o etiquetas asociadas con características (Grupo de etiquetas / Etiqueta).
        • Turno. Categorice los datos por turno.
        • Lote. Categorice los datos por lote (Nombre) o etiquetas asociadas con lotes (Grupo de etiquetas / Etiqueta).
        • Código. Categorice los datos por código (Nombre) o etiquetas asociadas con códigos (Grupo de etiquetas / Etiqueta).
      4. Para agregar niveles adicionales, repita los pasos anteriores.
      5. Para reordenar los niveles existentes (cuando exista más de uno), seleccione y arrastre Reordenar.
      6. Para eliminar un nivel existente, seleccione Eliminar.
      7. Seleccione Aplicar.

    • Usando este procedimiento, expandirá los niveles anidados para mostrar el contenido, si lo hay. Según el tipo de vista, el procedimiento varía levemente. Para mayor información sobre el tipo de vista, por favor vea Administración de Mosaicos Caja y bigotes.

      Para expandir todos los niveles, seleccione Expandir Todo.

      Tipo de vista de Gráfica / Gráfica e Informe

      1. En el nivel Mosaico de Caja y bigotes deseado, seleccione Expandir.
      2. El nivel colapsado se expande.

      Tipo de Vista de Informe

      1. En el nivel Mosaico de Caja y bigotes deseado, seleccione Expandir.
      2. El nivel colapsado se expande.

    • Usando este procedimiento, colapsará los niveles anidados para ocultar el contenido, si lo hay. Según el tipo de vista, el procedimiento varía levemente. Para mayor información sobre el tipo de vista, por favor vea Administración de Mosaicos Caja y bigotes.

      Para colapsar todos los niveles, seleccione Colapsar Todo.

      Tipo de vista de Gráfica / Gráfica e Informe

      1. En el nivel Mosaico de Caja y bigotes deseado, seleccione Colapsar.
      2. El nivel expandido se colapsa.

      Tipo de Vista de Informe

      1. En el nivel Mosaico de Caja y bigotes deseado, seleccione Colapsar.
      2. El nivel expandido se colapsa.

    • Usando este procedimiento, podrá maximizar el elemento «Mosaico de Caja y bigotes» en el tablero de control.

      1. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Maximizar.
      2. Se maximiza el elemento «Mosaico de Caja y bigotes».

    • Usando este procedimiento, podrá restaurar el elemento «Mosaico de Caja y bigotes» a su tamaño original.

      1. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Restaurar.
      2. El elemento «Mosaico de Caja y bigotes» se restaura a su tamaño original.

    • Usando este procedimiento, podrá abrir los datos resumidos sobre el elemento «Mosaico de Caja y bigotes».

      1. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Resumen de gráfica.

        De manera alterna, puede abrir el panel de resumen de Mosaico de Caja y bigotes con el siguiente procedimiento:

        1. Seleccione el elemento «Mosaico de Caja y bigotes».
        2. En la esquina superior izquierda del tablero de control, seleccione Resumen de gráfica.

      2. En el panel de resumen de Mosaico de Caja y bigotes, revise los siguientes datos sobre el elemento «Mosaico de Caja y bigotes»:

        • Subgrupos. Recuento de subgrupos en el conjunto de parámetros seleccionado del tablero de control.
        • Piezas totales. Recuento de piezas en el conjunto de parámetros seleccionado del tablero de control.
        • Rango de fechas. La fecha de inicio y de finalización para los datos recolectados en el conjunto de parámetros seleccionados del tablero de control.
        • Parte(s). Partes en el conjunto de parámetros seleccionados del tablero de control.
        • Proceso(s). Procesos en el conjunto de parámetros seleccionados del tablero de control.
        • Característica(s). Características en el conjunto de parámetros seleccionados del tablero de control.
        • Turno(s). Turnos en el conjunto de parámetros seleccionados del tablero de control.
        • Lote(s). Lotes en el conjunto de parámetros seleccionados del tablero de control.

        Si usted filtra el conjunto de parámetros del tablero de control, Enact automáticamente actualiza los datos en el panel de resumen Mosaico de Caja y bigotes. Para mayor información sobre filtrar el conjunto de parámetros del tablero de control, por favor vea Para Filtrar los Ajustes de Parámetros del Tablero de Control.

    • Usando este procedimiento, podrá seleccionar la pantalla de Mosaico de Caja y bigotes.

      1. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Seleccionar tipo de vista.

      2. En el cuadro de diálogo Seleccionar tipo de vista, seleccione la pantalla deseada de Mosaico de Caja y bigotes:

        • Gráfico. Mostrar solo el gráfico de Mosaico de Caja y bigotes.
        • Gráfica e informe. Mostrar el gráfico y el informe de Mosaico de Caja y bigotes.
        • Informe. Mostrar solo el informe de Mosaico de Caja y bigotes.
      3. Seleccione Aplicar.

    • Usando este procedimiento, podrá controlar las columnas que muestra Enact en el informe de Mosaico de Caja y bigotes.

      1. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Configurar columnas.

      2. En el cuadro de diálogo Configurar Columnas, seleccione las columnas deseadas.

        • % FdE. Porcentaje de características que se encontraron fuera de los límites de especificación.
        • 5° Percentil. Valor del punto de datos del 5° percentil.
        • 25° Percentil. Valor del punto de datos del 25° percentil.
        • 75° Percentil. Valor del punto de datos del 75° percentil.
        • 95° Percentil. Valor del punto de datos del 95° percentil.
        • Conteo. Número total de valores de medida.
        • LEI. El valor más bajo en el cual un servicio o producto dados deben desempeñarse.
        • Máximo. Valor más grande ingresado para una característica encontrada en el conjunto de parámetros.

        • Media. Promedio aritmético de un conjunto de datos determinado, donde N representa el número de valores en el conjunto de datos. CerradoFórmula

          Cuando un subnivel se define por debajo de un nivel existente, la media ponderada () de las distribuciones individuales del subnivel se usa para calcular la media del nivel superior. CerradoFórmula

          La característica más poderosa de los mosaicos de Caja y bigotes es la habilidad de comparar el desempeño a través de múltiples categorías, tales como partes, procesos, características, hora, etc. Pero como los datos de tan amplia selección de fuentes puede tener objetivos y tolerancias sumamente diferentes, necesita haber una forma de estandarizar los datos para permitir una fácil comparación.

          Enact hace esto al estandarizar los datos de todos los Caja y bigotes a sus respectivos límites de especificación, con el objetivo codificado como un cero, el límite de especificación superior como un +1 y el límite de especificación inferior como un -1.

          Esta estandarización se realiza en el gráfico de mosaico solo con fines de visualización. Enact no modifica los datos originales, que pueden verse en el informe del mosaico.

        • Mediana. Valor del punto de datos del 50° percentil.
        • Mínimo. Valor más pequeño ingresado para una característica encontrada en el conjunto de parámetros.
        • # FdE. Número de características que se encontraron fuera de los límites de especificación.

        • Pp. Proporción de la variabilidad del proceso (seis sigma) con el ancho de los límites de especificación (tolerancia total). La desviación estándar (sigma) se calcula usando el método del valor cuadrático medio (RMS, por sus siglas en inglés). CerradoFórmula

          Cuando un subnivel se define por debajo de un nivel existente, la desviación estándar combinada () se usa en lugar de DE(lt).

        • Ppk. La relación de capacidad que es ajustada para los procesos no centrados, usando la desviación estándar a largo plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos Ppk es igual al más pequeño de Ppu o Ppl. CerradoFórmula

        • Ppl. Diferencia entre el límite inferior de especificación y la media del proceso, dividida entre tres desviaciones estándar. La desviación estándar (sigma) se calcula usando el método del valor cuadrático medio (RMS, por sus siglas en inglés). CerradoFórmula

          Cuando un subnivel se define por debajo de un nivel existente, la media ponderada () y la desviación estándar combinada () se usan en lugar de y DE(lt).

        • Ppu. Diferencia entre el límite superior de especificación y la media del proceso, dividida entre tres desviaciones estándar. La desviación estándar (sigma) se calcula usando el método del valor cuadrático medio (RMS, por sus siglas en inglés). CerradoFórmula

          Cuando un subnivel se define por debajo de un nivel existente, la media ponderada () y la desviación estándar combinada () se usan en lugar de y DE(lt).

        • Pr (1/Pp). Inverso del Pp. CerradoFórmula

        • Rango. Diferencia entre el valor más pequeño y el valor más grande dentro de un subgrupo o conjunto de datos.
        • Nivel Sigma. Nivel sigma equivalente en base al porcentaje fuera de especificación.

        • Desviación estándar. Variación que representa la desviación promedio de valores de su media, frecuentemente llamado sigma debido a que la letra griega sigma se utiliza como símbolo para desviación estándar. CerradoFórmula

          Cuando un subnivel se define por debajo de un nivel existente, la desviación estándar combinada () de las distribuciones individuales del subnivel se usa para calcular la desviación estándar del nivel superior. CerradoFórmula

        • Obj. Centrado deseado de proceso.
        • LES. El valor más alto en el cual un servicio o producto dados pueden desempeñarse.
      3. Seleccione Hecho.

    • Usando este procedimiento, usted descargará el contenido de Mosaico de Caja y bigotes en una hoja de cálculo de Excel de Microsoft.

      1. En el tablero de control bloqueado, ubique el elemento «Mosaico de Caja y bigotes».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Descargar.
      3. En el cuadro de diálogo Descargar, seleccione Guardar, y en el cuadro de diálogo Guardar Como, navegue a la ubicación de guardado deseada en la computadora (por ejemplo, la carpeta Descargas de Windows).

      4. En Excel de Microsoft, abra el archivo guardado y examine el contenido del elemento descargado «Mosaico de Caja y bigotes». Excel de Microsoft muestra el contenido expandido o colapsado según estaba en el elemento «Mosaico de Caja y bigotes».

        La distribución de la hoja de cálculo de Excel dependerá de cómo configuró el Tipo de Vista de Mosaico de Caja y bigotes:

        • Gráfico. Si ajusta el Tipo de Vista a Gráfico. Enact descarga la imagen gráfica de Mosaico de Caja y bigotes.
        • Gráfica e informe. Si ajusta el Tipo de Vista a Gráfica e Informe, Enact descarga la imagen gráfica y el reporte de la Mosaico de Caja y bigotes.
        • Informe. Si ajusta el Tipo de Vista a Informe, Enact descarga el reporte de Mosaico de Caja y bigotes.

    • Usando este procedimiento, eliminará el elemento «Mosaico de Caja y bigotes».

      1. En el tablero de control desbloqueado, ubique el elemento «Mosaico de Caja y bigotes».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

      2. En Mosaico de Caja y bigotes, seleccione Más y luego seleccione Eliminar mosaico.
      3. Seleccione Guardar.
