Administración de Tablas 2D

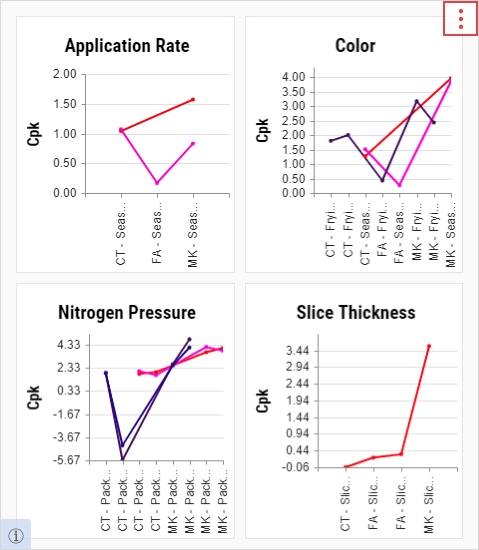

El mosaico de Tabla 2D muestra vistas gráficas para una estadística seleccionada del desempeño del proceso basada en datos históricos de combinaciones de proceso-característica, incluidos Cpk, Ppk, rendimiento (esperado y potencial), y media, entre otros.

Cuando seleccione el conjunto de parámetros en el tablero de control, el contenido de este mosaico se verá afectado.

1. En la barra de herramientas del tablero de control agregado, seleccione Agregar Mosaico y luego seleccione el mosaico de Tabla 2D.



2. En el mosaico de Tabla 2D, usted puede hacer lo siguiente:

   • Seleccionar conjuntos de parámetros
   • Maximizar Mosaico

     Usando este procedimiento, podrá maximizar el elemento «Tabla 2D» en el tablero de control.

     1. En Tabla 2D, seleccione Más y luego seleccione Maximizar .
     2. Se maximiza el elemento «Tabla 2D».
   • Restaurar Mosaico

     Usando este procedimiento, podrá restaurar el elemento «Tabla 2D» a su tamaño original.

     1. En Tabla 2D, seleccione Más y luego seleccione Restaurar .
     2. El elemento «Tabla 2D» se restaura a su tamaño original.
   • Para Visualizar Estadística

     Usando este procedimiento, usted seleccionará la estadística mostrada en el mosaico de Tabla 2D.

     1. En el mosaico Tabla 2D, seleccione Más y luego seleccione Visualizar .



     2. En la lista desplegable Seleccionar Estadística, seleccione la estadística deseada.

        Estadísticas disponibles

        • Cpk. La relación de capacidad que es ajustada para los procesos no centrados, usando la desviación estándar a corto plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos Cpk es igual al más pequeño de Cpu o Cpl. Fórmula

        • Ppk. La relación de capacidad que es ajustada para los procesos no centrados, usando la desviación estándar a largo plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos Ppk es igual al más pequeño de Ppu o Ppl. Fórmula

        • Solidez. Proporción de desviación estándar de corto a largo plazo, expresada como un porcentaje. Mientras más se acerca este porcentaje a 100, más estable es el proceso a lo largo del tiempo. Fórmula

        • Cp. La relación de capacidad usando la desviación estándar a corto plazo, comparando el límite de especificación diseminado a la difusión de la variación del flujo de datos. Fórmula

        • Pp. Proporción de la variabilidad del proceso (seis sigma) con el ancho de los límites de especificación (tolerancia total). La desviación estándar (sigma) se calcula usando el método del valor cuadrático medio (RMS, por sus siglas en inglés). Fórmula

        • Rendimiento (Esperado). Porcentaje de piezas buenas esperadas del total de piezas medidas.
        • Rendimiento (Potencial). Porcentaje de piezas buenas potenciales del total de las piezas medidas.

        • Donar %. Porcentaje de peso, volumen, o conteo que fue sobrellenado para asegurar el cumplimiento. Fórmula

        • Media. Promedio aritmético de un conjunto de datos determinado, donde N representa el número de valores en el conjunto de datos. Fórmula

        • DE (ST). Variación estimada del proceso a corto plazo a partir de la desviación estándar (para n > 1) dentro del subgrupo o moviendo la desviación estándar (para n = 1) de los subgrupos. Fórmula

        • DE (LT). Variación que representa la desviación promedio de valores de su media, frecuentemente llamado el método del valor cuadrático medio (RMS - Root Mean Square, por sus siglas en ingles) para calcular sigma. Fórmula

        • Sobrellenado de CNd. Diferencia entre media y contenido indicado por etiqueta. Fórmula

        • Eventos de especificación. Número de eventos de infracciones a los límites de especificación.
     3. Para visualizar el lote en el sub-mosaico 2D, seleccione Visualizar Lote.
     4. Seleccione Aceptar.
   • Eliminar Mosaicos

     Usando este procedimiento, eliminará el elemento «Tabla 2D».

     1. En el tablero de control desbloqueado, ubique el elemento «Tabla 2D».

        Para más información, por favor vea Bloquear/Desbloquear Tableros de Control.

     2. En Tabla 2D, seleccione Más y luego seleccione Eliminar mosaico .
     3. Seleccione Guardar.
