Para Crear Modelos de Proceso

Usando este procedimiento, usted creará el modelo de proceso.

1. Seleccione Menú de acceso y luego seleccione Recolección de datos | Modelos de proceso.

2. En la página de destino de Modelos de Proceso, seleccione Crear Modelo de Proceso.



• Para configurar la imagen de modelo de proceso, localice el elemento de imagen opcional y luego realice una de las siguientes acciones:

  • Para cargar una imagen cuando ninguna imagen existe actualmente, seleccione Más , seleccione Cargar Imagen y luego navegue a la nueva imagen (tamaño máximo de la imagen 600 KB, tipos de archivo JPG, GIF, PNG, BMP).
  • Para cambiar una imagen existente, seleccione el botón Más , seleccione Cambiar Imagen y luego navegue hasta la nueva imagen (tamaño máximo de la imagen 600 KB).
  • Para eliminar una imagen existente, seleccione Más y luego seleccione Eliminar Imagen .

  InfinityQS recomienda redimensionar las imágenes a una relación de aspecto de 4:3 (por ejemplo, 160 píxeles de ancho por 120 píxeles de alto).

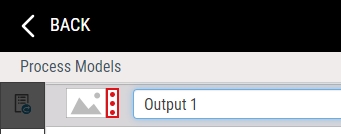

3. Para renombrar el modelo de proceso, haga lo siguiente:

   1. En el modelo de proceso, ubique y seleccione el nombre del modelo de proceso en la esquina superior izquierda.



   2. Escriba con el teclado el nombre deseado del modelo de proceso, y luego seleccione en cualquier parte sobre el tablero de control para confirmar el cambio.

4. Utilizando etiquetas, puede proporcionar características adicionales para identificar el modelo de proceso. Para agregar etiquetas a modelo de proceso, haga lo siguiente:

   1. En la barra de herramientas, seleccione Agregar Etiqueta .



   • Seleccione Etiqueta .



     1. En la lista desplegable Grupo de Etiquetas, seleccione el grupo de etiquetas deseado. ConsejoPuede ubicar la entrada deseada para «grupo de etiquetas», escribiendo una secuencia dentro de «grupo de etiquetas» Por ejemplo, para ubicar Nombre del grupo, usted puede teclear gru o puede teclear nom.

     2. En la lista desplegable la Etiqueta, seleccione la etiqueta deseada. ConsejoPuede ubicar la entrada deseada para «etiqueta», escribiendo una secuencia dentro de «etiqueta» Por ejemplo, para ubicar Nombre de etiqueta, usted puede teclear etiqueta o puede teclear nom.

   • Seleccione Guardar.

   • Seleccione Etiqueta .



     1. En la lista desplegable Grupo de Etiquetas, seleccione el grupo de etiquetas deseado. ConsejoPuede ubicar la entrada deseada para «grupo de etiquetas», escribiendo una secuencia dentro de «grupo de etiquetas» Por ejemplo, para ubicar Nombre del grupo, usted puede teclear gru o puede teclear nom.

     2. En la lista desplegable la Etiqueta, seleccione la etiqueta deseada. ConsejoPuede ubicar la entrada deseada para «etiqueta», escribiendo una secuencia dentro de «etiqueta» Por ejemplo, para ubicar Nombre de etiqueta, usted puede teclear etiqueta o puede teclear nom.

   • Seleccione Guardar.

5. Para expandir la complejidad de su modelo de proceso, haga una o más de las siguientes cosas:

   • Agregar Operaciones

     1. Para agregar una nueva operación antes de la operación seleccionada, seleccione Más y luego seleccione Pre-Operación.
     2. Para agregar una nueva operación después de la operación seleccionada, seleccione Más y luego seleccione Post-Operación.

   • Para agregar familias de partes

     1. Para agregar una entrada de familia de partes a la operación, seleccione Más y luego seleccione Entrada.
     2. Para agregar una salida familia de partes a la operación, seleccione Más y luego seleccione Salida.

   Repita los pasos anteriores tantas veces como sea necesario para operaciones adicionales, entradas de familias de partes, o salidas de familias de partes.

6. En la página Modelos de Proceso haga lo siguiente:

   1. Seleccione cada operación (por ejemplo, Operación 1), escriba con el teclado el nombre de su operación, y luego seleccione en cualquier parte del proceso para confirmar el cambio.
   2. Seleccione cada nombre de entrada de la familia de partes (por ejemplo, Entrada 1), escriba con el teclado el nombre de su entrada de familia de partes, y luego seleccione cualquier lugar en el modelo de proceso para confirmar el cambio.
   3. Seleccione cada nombre de salida de la familia de partes (por ejemplo, Salida 1), escriba con el teclado el nombre de su salida de familia de partes, y luego seleccione cualquier lugar en el modelo de proceso para confirmar el cambio.

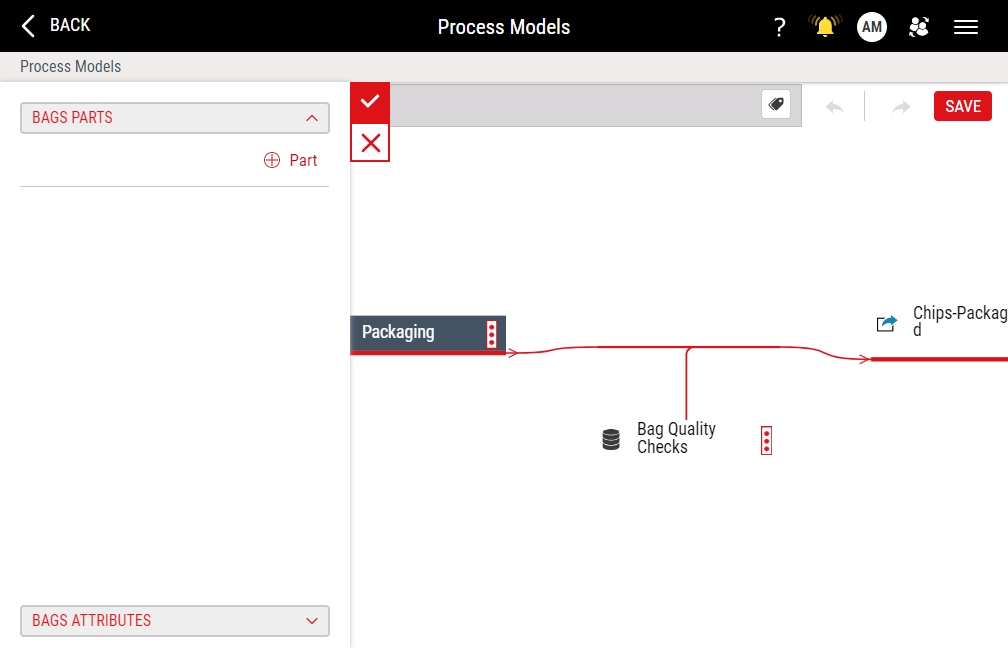

7. En cada entrada de la familia de partes, seleccione Más , luego seleccione Detalles de la familia de partes.



   Para agregar partes a la entrada de familia de partes, haga lo siguiente:

   1. En la sección Partes, seleccione Parte .



   2. En el campo de datos Parte, haga uno de los siguientes:

      • Seleccione la parte deseada. ConsejoPuede ubicar la entrada deseada para «parte», escribiendo una secuencia dentro de «parte» Por ejemplo, para ubicar Nombre de la parte, usted puede teclear par o puede teclear nom.
      • Escriba con el teclado el nombre de la nueva parte.
   3. Seleccione Agregar, o seleccione Agregar y asignar otro para continuar agregando partes.

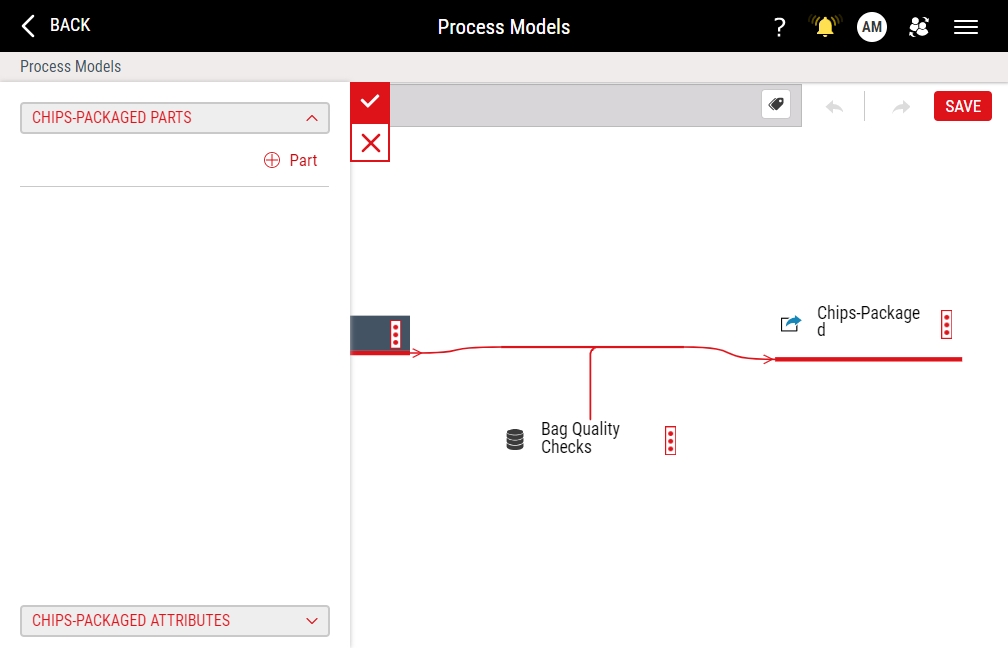

8. En cada salida de la familia de partes, seleccione Más , luego seleccione Detalles de la familia de partes.



   Para agregar partes a la salida de la familia de partes, haga lo siguiente:

   1. En la sección Partes, seleccione Parte .



   2. En el campo de datos Parte, haga uno de los siguientes:

      • Seleccione la parte deseada. ConsejoPuede ubicar la entrada deseada para «parte», escribiendo una secuencia dentro de «parte» Por ejemplo, para ubicar Nombre de la parte, usted puede teclear par o puede teclear nom.

      • Escriba con el teclado el nombre de la nueva parte.

   3. Seleccione Agregar, o seleccione Agregar y asignar otro para continuar agregando partes.
9. Seleccione Aplicar y luego seleccione Guardar.
