Para crear formatos de instrumento de medición

Usando este procedimiento, usted creará el formato de instrumento de medición.

  1. Seleccione Menú de acceso y luego seleccione Recolección de datos | Formatos de instrumento de medición.

  2. En la página de destino Formatos de instrumento de medición, seleccione Crear formato de instrumento de medición.

  3. Modifique el contenido bajo las siguientes pestañas:

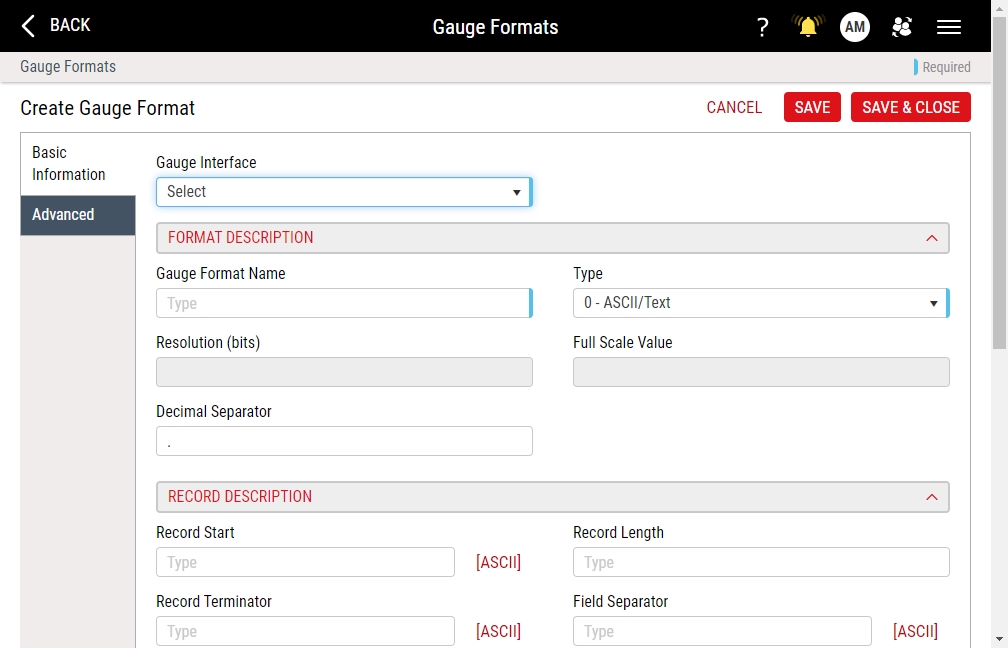

    • Bajo la pestaña Información básica, puede configurar la Información de conexión del formato de instrumento de medición, incluyendo la Interfaz del instrumento de medición, la Descripción de formato, la Descripción de registro, y la Sección de salida de campos múltiples.

      1. En la lista desplegable Interfaz del instrumento de medición, seleccione la interfaz deseada.
      2. En el campo de datos Formato de instrumento de medición, escriba con el teclado el nombre de identificación del formato de instrumento de medición. Asegúrese de que el nombre sea único dentro del tipo de interfaz del indicador. Por ejemplo, escriba con el teclado Separado por Comas.

      3. En la lista desplegable Tipo, seleccione el tipo de datos deseado:

        • ASCII/Texto. Tipo de datos ASCII (si no está seguro del tipo de datos, utilice el formato ASCII).
        • ASCII (16 bit). Tipo de datos ASCII (versión antigua).
        • Binario (LSByte first). Datos de tipo binario con el byte menos significativo (extrema derecha) primero.
        • Binario (MSByte first). Datos de tipo binario con el byte más significativo (extrema izquierda) primero.

      4. En el campo de datos Resolución (bits), escriba con el teclado el número de pasos binarios dentro de los datos. Por ejemplo, un indicador de 14 bits tendría 16,384 pasos posibles (2 elevado a la potencia de 14).

        Este campo de datos se requiere para todos los datos de tipo binario.

      5. En el campo de datos Valor de Escala Real, escriba con el teclado el rango máximo de la sonda digital. Por ejemplo el Solartron DP5 tiene un valor de escala real (o rango) de 5 milímetros (o 0.19685 pulgadas).

        Este campo de datos se requiere para todos los datos de tipo binario.

      6. En el campo de datos Separador Decimal, escriba con el teclado el carácter que separa los decimales (típicamente un punto (.) o una coma (,)).

      7. (Opcional) En el campo de datos Inicio de Registro, seleccione ASCII, y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione hasta 15 caracteres que identifiquen el inicio de un registro válido. Cuando termine, seleccione Aceptar.

        Si usted deja el campo de datos Inicio de Registro en blanco, Enact inicia un nuevo registro inmediatamente después del final del registro anterior.

      8. En el campo de datos Longitud de Registro, escriba con el teclado el número de caracteres que forman un registro válido, lo cual incluye todos los caracteres excepto los de Inicio de Registro y Terminador de Registro. Si usted deja el campo de datos Longitud de Registro en blanco, Enact no verifica longitud de registro.

        Longitud de Registro sólo se requiere si el campo de datos Terminador de Registro está en blanco.

        Por ejemplo, si usted escribe con el teclado 15, Enact considera los primeros 15 caracteres como el registro completo.

      9. En el campo de datos Terminador de Registro, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione hasta 15 caracteres que identifiquen el final de un registro válido. Cuando termine, seleccione Aceptar.

        El Terminador de Registro solamente se requiere si el campo de datos Longitud de Registro esta en blanco.

      10. (Opcional) En el campo de datos Separador de Campos, seleccione ASCII, y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el carácter que separa los campos. Cuando termine, seleccione Aceptar.

        Si usted deja el campo de datos Separador de campos en blanco, Enact trata los campos como un formato de ancho fijo, lo cual requiere que ajuste las posiciones de los caracteres para cada campo de datos.

      11. En la Sección de salida multicampo puede definir un campo para cada valor dentro del flujo de datos del instrumento, de la siguiente manera:

        1. Nombre del artículo. Escriba con el teclado el nombre de identificación del campo. Asegúrese de que el nombre sea único dentro del tipo de interfaz del indicador.
        2. Tipo. Seleccione el tipo de campo de datos (Numérico o Textual).
        3. Campo#. Escriba con el teclado el campo de columna delimitada por coma o tabulador en la corriente de datos. Por ejemplo, si el flujo de datos contiene cinco campos y el valor de medida está en el segundo campo, escriba con el teclado 2 dentro de Campo#.
        4. Posición de inicio. Escriba con el teclado la posición del primer carácter en el flujo de datos. Si el flujo de datos no está delimitado, Enact empieza a contar desde el principio del flujo. Por ejemplo, si el valor empieza en el quinto carácter, escriba 5 dentro de Posición de inicio.
        5. Longitud. Escriba con el teclado la longitud del campo de datos, contada desde la Posición de Inicio definida. Por ejemplo, si el valor empieza en el quinto carácter y termina con el octavo carácter, escriba 5 dentro de Posición de inicio, y escriba 4 dentro de Longitud.
        6. Muestra. Enact muestra el valor utilizando los ajustes actuales del campo.
        7. Enviar. Para incluir el valor del campo en los datos recabados, seleccione Enviar.

        Defina tantos campos como requiera para el flujo de datos del indicador.

      12. La capa de transporte segmenta los datos del sistema host de envío y vuelve a montar los datos en flujo de datos en el sistema del host receptor.

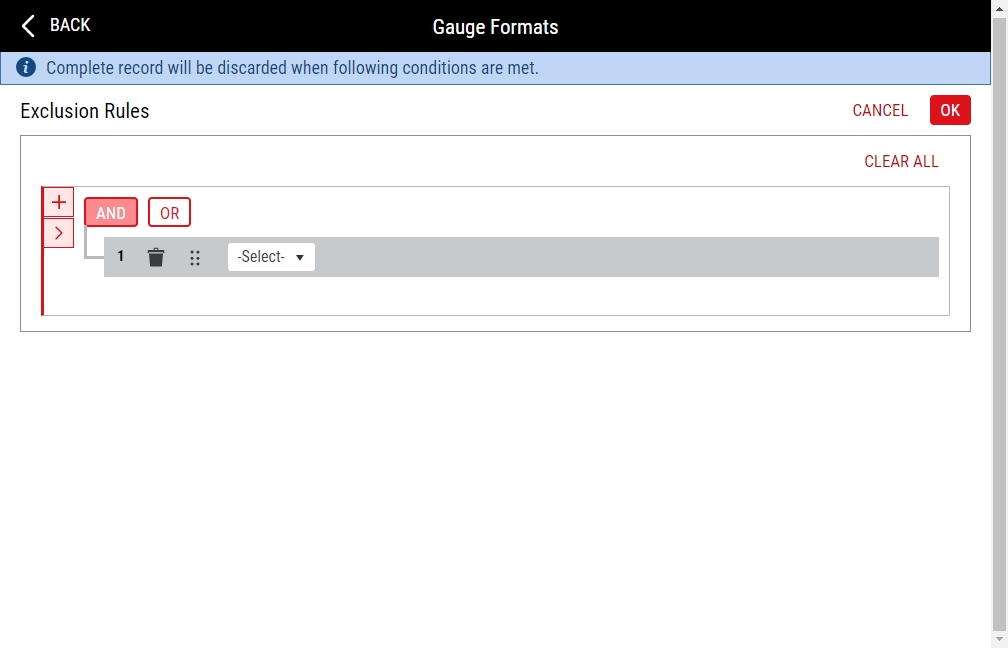

        1. En la Sección de Salida de Campos Múltiples, seleccione Reglas de Exclusión.

        2. Seleccione Agregar. Enact agrega la nueva regla de exclusión en el mismo nivel que la anterior regla de exclusión (o en la raíz si no hay ninguna otra entrada de regla de exclusión).

        3. Seleccione la pieza deseada

          • Y. Si todos de la exclusión de la regla las entradas abajo son verdaderas, Enact excluye los datos. De otra manera, Enact no excluye los datos.
          • O. Si cualquiera de la exclusión de la regla las entradas abajo son verdaderas, Enact excluye los datos. De otra manera, Enact no excluye los datos.

        4. , realice lo siguiente:

          1. En la lista desplegable del campo, seleccione el campo deseado de la Sección de Salida de Campos Múltiples.

          2. En la lista desplegable del operador, seleccione el operador deseado.

            • =. Es igual a un valor específico.
            • <>. No es igual a un valor específico.
            • >. Mayor que un valor específico.
            • <. Menos que un valor específico.
            • >=. Mayor que o igual que un valor específico.
            • <=. Menor que o igual que un valor específico.
            • = [Campo]. Es igual a otro campo de la Multi sección de salida de campo, seleccionado en el segundo campo de datos.
            • <> [Campo]. No es igual a otro campo de la Multi sección de salida de campo, seleccionado en el segundo campo de datos.
            • > [Campo]. Mayor que otro campo de la Multi sección de salida de campo, seleccionado en el segundo campo de datos.
            • < [Campo]. Menos de otro campo de la Multi sección de salida de campo, seleccionado en el segundo campo de datos.
            • >= [Campo]. Mayor o igual a otro campo de la Multi sección de salida de campo, seleccionado en el segundo campo de datos.
            • <= [Campo]. Menos o igual a otro campo de la Multi sección de salida de campo, seleccionado en el segundo campo de datos.
            • Contiene. Contiene un valor específico.
        5. Repita los pasos anteriores para añadir más valores preestablecidos al recorrido.
        6. Para agregar una nueva regla de exclusión jerarquizada por debajo del nivel actual, seleccione Jerarquizar, y luego configure la regla de exclusión jerarquizada usando los pasos anteriores.
        7. Para reordenar las reglas de exclusión existentes (cuando más de una exista), seleccione y arrastre Reordenar.
        8. Para eliminar una regla de exclusión existente, seleccione Eliminar.
        9. Seleccione Aceptar.

      13. Puede probar la configuración de su medidor enviando valores desde el medidor y leyendo las cadenas ASCII. Sin embargo, solo podrá hacerlo si abrió la página Formatos de instrumento de medición de la página Instrumentos de medición.

        Para abrir la página Formatos de instrumento de medición de la página Instrumentos de medición, haga lo siguiente:

        1. En la página de destino Instrumentos de medición, seleccione Crear instrumento de medición o Editar para el instrumento de medición deseado.
        2. En la lista desplegable Formato de instrumento de medición, seleccione Agregar o seleccione un formato de instrumento de medición existente y luego seleccione Editar.
        3. En la página Formatos de instrumento de medición, ahora puede probar la configuración del instrumento de medición, enviando valores desde el medidor y leyendo las cadenas ASCII.

        Para probar la configuración del instrumento de medición, haga lo siguiente:

        Usted sólo podrá probar el formato de instrumento de medición mientras configura el instrumento de medición. Durante todas las otras ocasiones, esta sección estará desactivada.

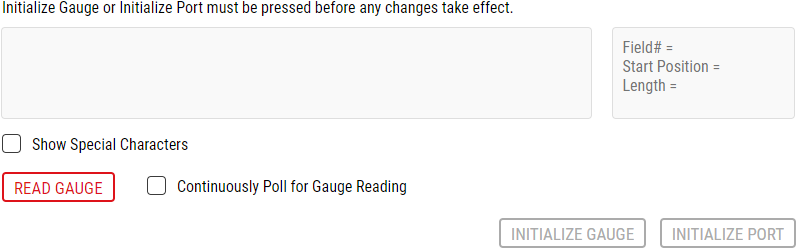

        1. Ubique la sección de prueba del indicador.

        2. En su dispositivo conectado, presione el botón ENVIAR o DATOS, y en la sección de prueba del instrumento de medición, seleccione el botón Leer el instrumento de medición. Enact muestra el valor de los datos sin procesar, e información acerca de esos datos (el número de campo, la posición inicial, y la longitud de campo).

          Para visualizar los caracteres especiales con los datos sin procesar, seleccione Visualizar Caracteres Especiales.

          Para sondear automáticamente el dispositivo conectado para la siguiente lectura de medidas, seleccione Sondear continuamente para la lectura de instrumentos de medición.

          Enact siempre deshabilita el botón Inicializar el indicador y el botón Inicializar puerto.

    • Bajo la pestaña Avanzado, puede configurar la información de conexión avanzada del formato de instrumento de medición, incluyendo Inicialización del instrumento de medición, Inicialización de medida, Inicio de medida, Final de medida, Medida leída, Registro de medida, Solicitud de medida, Inicio de recolección de datos y Fin de recolección de datos.

      1. Para seleccionar caracteres que serán enviados a inicializar un instrumento de medición recién seleccionado, haga lo siguiente:

        1. Seleccione Secuencia de inicialización del instrumento de medición.

        2. En la columna Secuencia de Inicialización de Indicador, escriba con el teclado la secuencia de inicialización del indicador. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, si usted utiliza <2><2><13>S<ID>[SN]<0>, Enact inicializa una Sonda Solartron asignando una ID al número de serie incluido ([SN]).

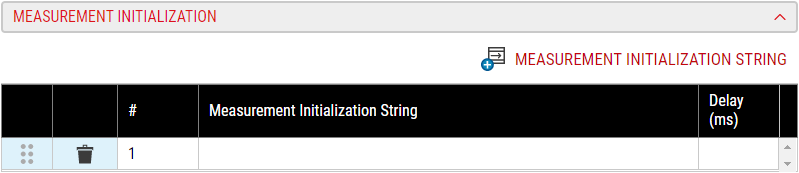

      2. Para seleccionar los caracteres que serán enviados para ajustar el modo de operación para la característica monitoreada antes de leer el instrumento de medición, haga lo siguiente:

        1. Seleccione Secuencia de Inicialización de Medida.

        2. En la columna Cadena de inicialización de medida, escriba con el teclado la secuencia de inicialización de medida. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, usted podría poner el indicador en modos de operación estático o dinámico. Si usted utiliza <2><2><2>F<ID>, Enact ajusta el Modo Solartron de Diferencia de Orbita (TIR).

      3. Para seleccionar los caracteres que serán enviados al instrumento de medición para empezar a tomar medidas en el modo dinámico de operación antes de leer el instrumento de medición, haga lo siguiente:

        1. Seleccione Secuencia de Inicio de Medida.

        2. En la columna Cadena de inicio de medida, escriba con el teclado la secuencia de inicialización de medida. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, si usted utiliza <0><2>O<0>, Enact inicia el Modo Solartron de Diferencia de Orbita (TIR).

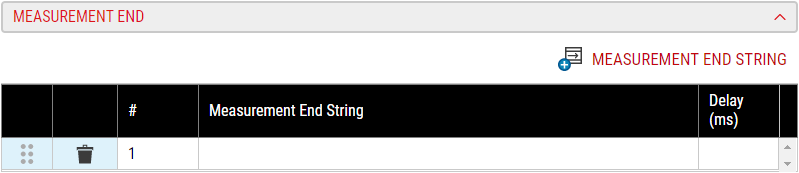

      4. Para seleccionar los caracteres que serán enviados al instrumento de medición para dejar de tomar medidas en el modo dinámico de operación antes de leer el instrumento de medición, forzando al usuario a presionar el botón LEER dos veces, haga lo siguiente:

        1. Seleccione Secuencia de Inicio de Medida.

        2. En la columna Secuencia de Final de Medida, escriba con el teclado la secuencia de final de medida. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, si usted utiliza <0><2>H<0>, Enact detiene el Modo Solartron de Diferencia de Orbita (TIR).

      5. Para seleccionar los caracteres que serán enviados al instrumento de medición antes de leer el instrumento de medición, haga lo siguiente:

        1. Seleccione Secuencia de Medida Leída.

        2. En la columna Secuencia de Medida Leída, escriba con el teclado la secuencia de medida leída. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, si usted utiliza R1<13>, Enact transmite al indicador los caracteres "R" y "1" seguidos por un salto de línea.

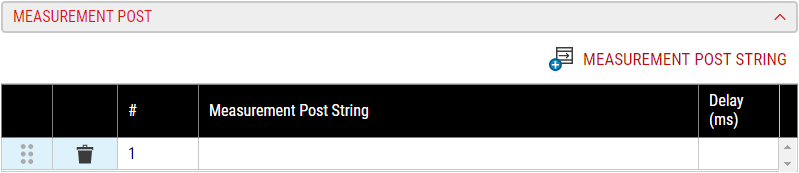

      6. Para seleccionar los caracteres que serán enviados al instrumento de medición después de una lectura válida del instrumento de medición, lo cual coloca al dispositivo de medición en un estado predefinido después de una lectura válida, haga lo siguiente:

        1. Seleccione Secuencia Posterior a la Medida.

        2. En la columna Secuencia de Registro de Medida, escriba con el teclado la secuencia de registro de medida. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, si usted utiliza T1<13>, Enact transmite al indicador los caracteres "T" y "1" seguidos por un salto de línea.

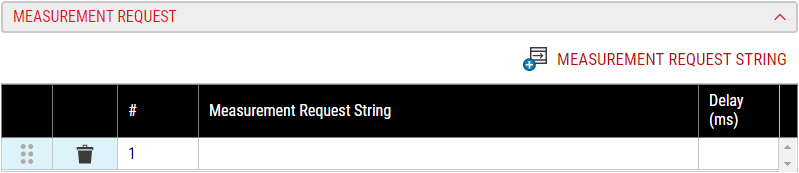

      7. Para seleccionar los caracteres que el instrumento de medición envía a Enact, que causan que Enact emita un comando de lectura (Medida Leída arriba), haga lo siguiente:

        1. Seleccione Secuencia de Solicitud de Medida.

        2. En la columna Secuencia de Solicitud de Medida, escriba con el teclado la secuencia de solicitud de medida. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

        Por ejemplo, si usted escribe con el teclado F, el indicador le transmite al Enact carácter "F."

      8. Para seleccionar los caracteres que indican el inicio de un subgrupo, haga lo siguiente:

        1. Seleccione Secuencia de Inicio de Recolección de Datos.

        2. En la columna Secuencia de Inicio de Recolección de Datos, escriba con el teclado la secuencia de inicio de recolección de datos. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

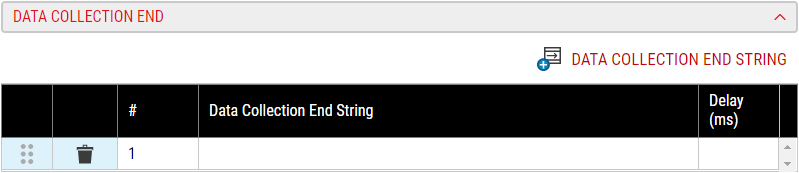

      9. Para seleccionar los caracteres que indican el final de un subgrupo, haga lo siguiente:

        1. Seleccione Secuencia de Fin de Recolección de Datos.

        2. En la columna Secuencia de Fin de Recolección de Datos, escriba con el teclado la secuencia de fin de recolección de datos. Para usar códigos ASCII, seleccione ASCII y en el cuadro de diálogo Valores de Caracteres ASCII, seleccione el(los) carácter(es) deseado(s). Cuando termine, seleccione Aceptar.
        3. En la columna Retraso (ms), escriba el intervalo (en milisegundos) que Enact espera antes de enviar la secuencia.
        4. Para agregar secuencias adicionales, repita los pasos anteriores.

        Para reordenar las secuencias (cuando más de una exista) seleccione y arrastre Reordenar.

        Para eliminar secuencias, seleccione Eliminar.

  4. Seleccione Guardar, o seleccione Guardar y Cerrar para guardar y cerrar la página.
