Creación de Recolecciones de Datos

Usando este procedimiento, usted creará la recolección de datos.

  1. Seleccione Menú de acceso y luego seleccione Recolección de datos | Modelos de proceso.

  2. En la página de destino de Modelos de Proceso, seleccione Editar.

  3. En la operación, seleccione Más y luego seleccione Recolección de Datos.

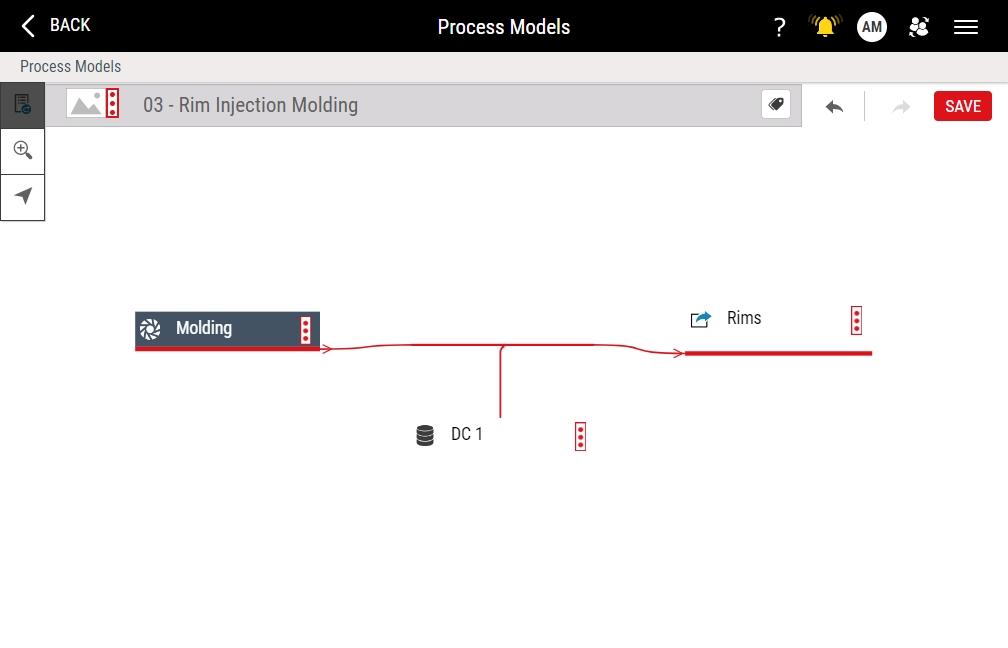

  4. En el modelo de proceso, seleccione DC 1, escriba con el teclado el nombre de su recolección de datos, y luego seleccione cualquier parte en el modelo de proceso para confirmar el cambio.
  5. En la recolección de datos, seleccione Más y luego seleccione Detalles de la Recolección de Datos.

  6. Para configurar las características de recolección de datos, haga lo siguiente:

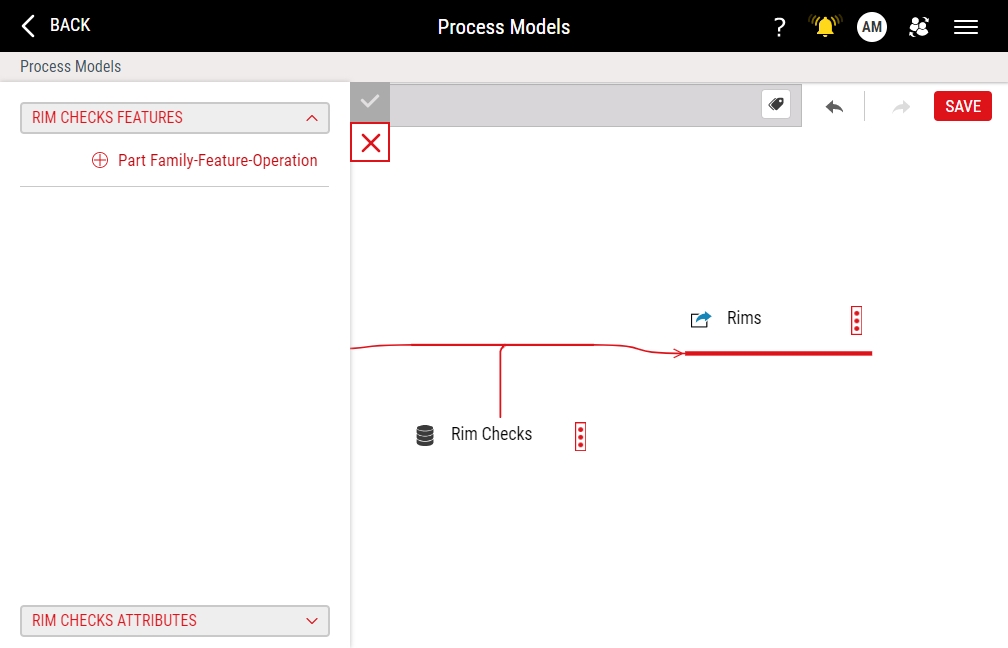

    1. En el panel de recolección de datos, seleccione para expandir la sección Características.

    2. En la sección Características, seleccione Familia de partes-Característica-Operación.

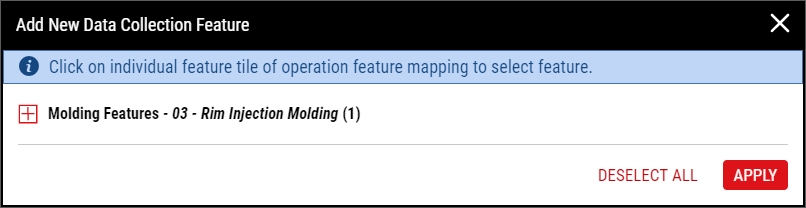

    3. En el cuadro de diálogo Agregar Nueva Característica de Recolección de Datos, haga lo siguiente:

      1. Seleccione para expandir cada sección Características. Por ejemplo, si nombró su operación Moldeo de inyección y nombró su salida de la familia de partes Rin, expandiría la sección Características de moldeo de inyección - Rin.

      2. Bajo cada sección Características, seleccione la combinación característica / salida de la familia de partes.

      3. Cuando termine, seleccione Aplicar.

  7. Para configurar los atributos de recolección de datos, haga lo siguiente:

    1. En el panel recolección de datos, seleccione para expandir la sección Atributos.

      • Para configurar la imagen de recolección de datos, localice el elemento de imagen opcional y luego realice una de las siguientes acciones:

        • Para cargar una imagen cuando ninguna imagen existe actualmente, seleccione Más, seleccione Cargar Imagen y luego navegue a la nueva imagen (tamaño máximo de la imagen 600 KB, tipos de archivo JPG, GIF, PNG, BMP).
        • Para cambiar una imagen existente, seleccione el botón Más, seleccione Cambiar Imagen y luego navegue hasta la nueva imagen (tamaño máximo de la imagen 600 KB).
        • Para eliminar una imagen existente, seleccione Más y luego seleccione Eliminar Imagen.

        InfinityQS recomienda redimensionar las imágenes a una relación de aspecto de 4:3 (por ejemplo, 160 píxeles de ancho por 120 píxeles de alto).

    2. En el campo de datos Nombre Corto, escriba con el teclado el nombre de la recolección de datos. Asegure que el nombre sea único y descriptivo.
    3. En el campo de datos Nombre Largo, escriba con el teclado el nombre extendido de la recolección de datos.
  8. En el panel recolección de datos, seleccione Aplicar.
  9. Seleccione Guardar.

  10. Para continuar configurando la recolección de datos, haga una o más de las siguientes cosas:
