Recolección de datos

Utilizando este procedimiento, usted recolectará datos sobre variables o atributos.

  1. En el tablero de control, ubique el mosaico Recolección de Datos, y luego seleccione la recolección de datos deseada.

  2. Una vez abierta la recolección de datos, Enact podrá solicitar uno o más descriptores. Para más información, por favor vea lo siguiente:

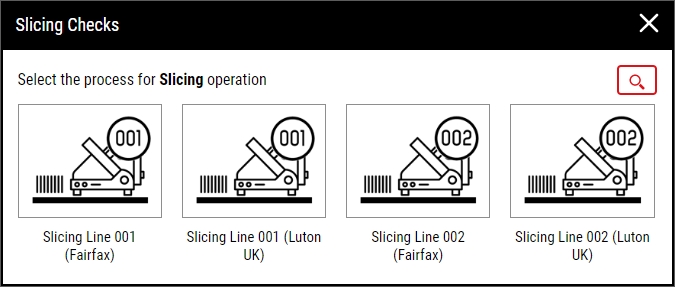

    • En el cuadro de diálogo de selección de proceso, seleccione el proceso deseado.

      Para filtrar la lista, seleccione Filtrar y luego comience a escribir una secuencia dentro del proceso. Por ejemplo, para ubicar Nombre de proceso, puede escribir pro o puede escribir nom.

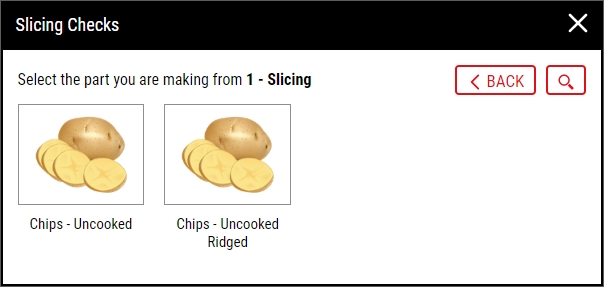

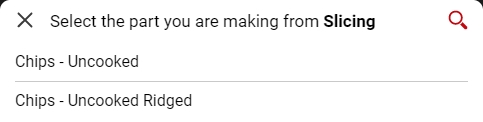

    • En el cuadro de diálogo de selección de parte, seleccione la parte deseada.

      Para filtrar la lista, seleccione Filtrar y luego realice alguna de las siguientes opciones:

      • En el campo de datos Parte, comience a escribir una secuencia dentro de la parte. Por ejemplo, para ubicar Nombre de la parte, puede escribir par o puede escribir nom.
      • En la lista desplegable Familia de partes, seleccione la familia de partes deseada.

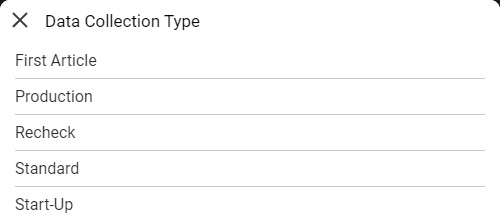

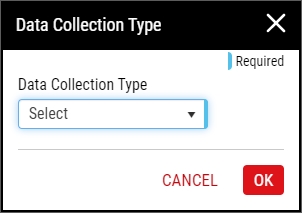

    • En el menú desplegable Tipo de recolección de datos, seleccione el tipo de recolección de datos deseado y luego seleccione Aceptar.

      En la casilla de verificación Tipo de recolección de datos, seleccione el tipo de recolección de datos deseado.

      Enact rellena el menú sobre la base de los parámetros de configuración de la recolección de datos. Para obtener más información, consulte Pestaña de Información Requerida en Para Configurar los Parámetros de Recolección de Datos.

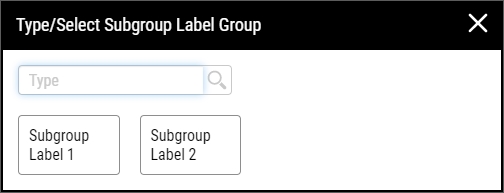

    • En el cuadro de diálogo de selección de etiqueta de subgrupo, seleccione la etiqueta de subgrupo deseada.

      • Para ubicar una etiqueta de subgrupo específica, escriba el nombre completo de la etiqueta de subgrupo en el campo de datos de búsqueda y luego seleccione la etiqueta de subgrupo.
      • Para agregar una nueva etiqueta de subgrupo, escriba el nombre completo de la nueva etiqueta de subgrupo en el campo de datos de búsqueda y luego seleccione la nueva etiqueta de subgrupo.

      Enact muestra y controla el cuadro de diálogo de selección de etiqueta de subgrupo sobre la base de los parámetros de configuración de la recolección de datos. Para obtener más información, consulte Pestaña de Información Requerida en Para Configurar los Parámetros de Recolección de Datos.

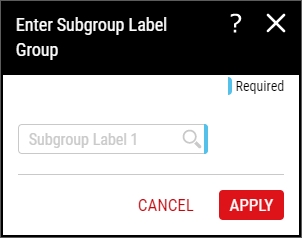

      Cuando hay más de 200 etiquetas de subgrupo de donde seleccionar, Enact oculta los etiquetas de subgrupo en la parte inferior del cuadro de diálogo y solo muestra el campo de datos de búsqueda, lo que le permite ubicar manualmente la etiqueta de subgrupo deseada.

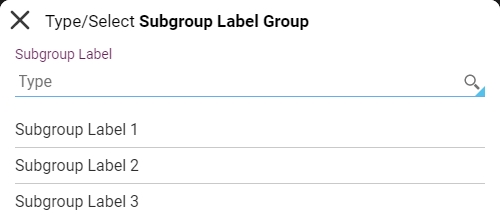

      En el cuadro de diálogo selección de etiqueta de subgrupo, haga lo siguiente:

      • Para ubicar una etiqueta de subgrupo específica, escriba el nombre completo de la etiqueta de subgrupo en el campo de datos de búsqueda y luego seleccione Aplicar.
      • Para agregar una nueva etiqueta de subgrupo, escriba el nombre completo de la nueva etiqueta de subgrupo en el campo de datos de búsqueda y luego seleccione Aplicar.

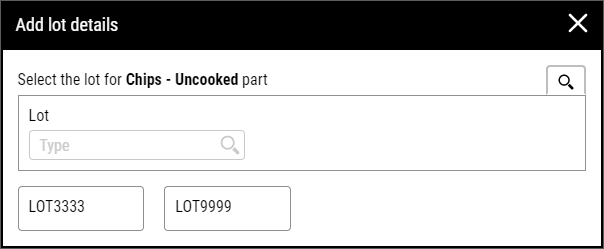

    • En el cuadro de diálogo selección de lote, haga lo siguiente:

      • Seleccione el lote deseado en la parte de abajo del cuadro de diálogo.

        Si está utilizando asignaciones de sitios de lotes, Enact mostrará los lotes disponibles dependiendo del emplazamiento del proceso de recolección de datos, y no de acuerdo a su ubicación. Para más información, por favor vea Para Crear Lotes.

        Para agregar un nuevo lote, escriba el nombre del lote y luego seleccione Agregar. De manera predeterminada, Enact asigna el lote al emplazamiento del proceso de recolección de datos.

      • Para buscar el lote, seleccione Buscar  o presione CTRL+F para expandir el cuadro de diálogo, y en la lista desplegable Lote, seleccione el lote deseado. ConsejoCerradoPuede ubicar la entrada deseada para «lote», escribiendo una secuencia dentro de «lote» Por ejemplo, para ubicar Nombre del lote, usted puede teclear lote o puede teclear nom.

      • Tenga en cuenta lo siguiente:

        • Enact solo le permitirá ver y seleccionar lotes con la Prueba de lote configurada en Liberado.
        • Si configura asignaciones de producción, Enact solo muestra los lotes disponibles para la parte activa, aunque puede seleccionar Buscar para ver todos los lotes con Prueba de lote establecido como Liberado.
        • Si la parte activa solo tiene un lote asignado a través de las asignaciones de producción, Enact seleccionará automáticamente este lote y no será necesario que haga una selección.

      Enact muestra y controla el cuadro de diálogo de selección de lote sobre la base de los parámetros de configuración de la recolección de datos. Para obtener más información, consulte Pestaña de Información Requerida en Para Configurar los Parámetros de Recolección de Datos.

      Cuando hay más de 200 lotes de donde seleccionar, Enact oculta los lotes en la parte inferior del cuadro de diálogo y solo muestra el campo de datos de búsqueda, lo que le permite ubicar manualmente el lote deseado.

      En la lista desplegable Lote, seleccione el lote deseado y luego seleccione Aplicar. ConsejoCerradoPuede ubicar la entrada deseada para «lote», escribiendo una secuencia dentro de «lote» Por ejemplo, para ubicar Nombre del lote, usted puede teclear lote o puede teclear nom.

  3. En la página de recolección de datos, recabe datos de variables o atributos. Para más información, por favor vea lo siguiente:

    La recolección de datos variables se usa cuando la prueba ha medido valores tales como diámetro, temperatura, peso, altura, etc. Cuando cree una característica, seleccione Variable de la lista desplegable bajo Tipo.

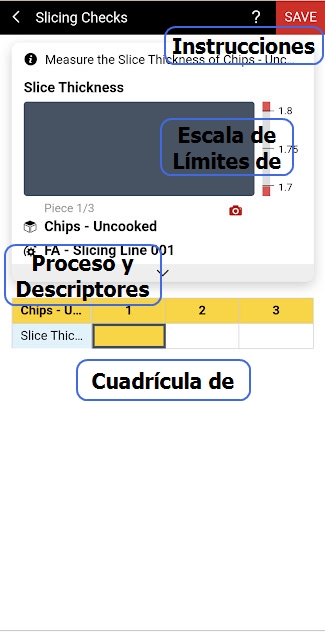

    1. Examine la página de recolección de datos de variable.

      • Instrucciones. Enact muestra las instrucciones del campo de datos Descripción de los Detalles Característica de la Parte. Para mayor información sobre Detalles de Característica de la Parte, por favor vea Para Crear Detalles de la Característica de la Parte.

        Si no hay instrucciones en el campo de datos Descripción de los Detalles Característica de la Parte, Enact muestra las instrucciones del campo de datos Nombre Largo de la Característica.

        Si no hay instrucciones en el campo de datos Descripción de los Detalles de la Característica de la Parte, o en el campo de datos Nombre Largo de la Característica, Enact muestra el siguiente mensaje predeterminado: "Medir la [Nombre de Característica] de [Nombre de la Parte]".

      • Detalles actuales de la característica de la parte. Enact muestra los Detalles de Característica de la Parte Imagen Opcional.

        De manera predeterminada, Enact muestra los Detalles de Característica de la Parte Imagen Opcional.

        • Si usted no configuró los Detalles de Características de la Parte Imagen Opcional, Enact muestra la imagen de la característica.
        • Si usted no configuró la imagen de la característica, Enact muestra la imagen de la parte.
        • Si usted no configuró la imagen de la parte, Enact muestra la imagen genérica.
      • Escala de límites de las especificaciones. Enact muestra una representación gráfica del límite superior de especificación, objetivo, y límite inferior de especificación, resaltando la ubicación de la medida actual en la escala.

      • Campo de Datos de la Recolección. Escriba con el teclado los datos recabados.

      • Tira de Película. Enact muestra una cronología gráfica de las medidas requeridas de la pieza para las características de esta recolección de datos, destacando la característica actual. Para seleccionar una medida previa o próxima de pieza, seleccione ese registro en la tira de película.

        En la tira de película, Enact identifica por símbolo si una medida recolectada está fuera de los límites de advertencia o fuera de los límites de especificación.

      • Cuadrícula de recolección. Enact muestra una cuadrícula del estado de las medidas requeridas y esperadas de la pieza para características en esta recolección de datos. Para seleccionar una medida previa o próxima de pieza, seleccione ese registro en la cuadrícula de recolección.

        En la cuadrícula de recolección, Enact identifica por símbolo si una medida recolectada está aceptada, fuera de los límites de advertencia o fuera de los límites de especificación.

      • Proceso y descriptores. Enact muestra el proceso actual y cualesquier otros descriptores, incluyendo el tipo de recolección de lotes y datos.

    2. Para recopilar datos de variable, haga lo siguiente:

      1. En el campo de datos de recolección, escriba con el teclado la medida de la pieza.
      2. Al terminar, presione ENTER. Enact automáticamente selecciona la siguiente característica disponible.

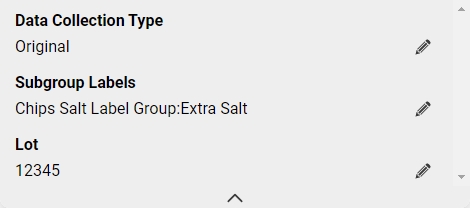

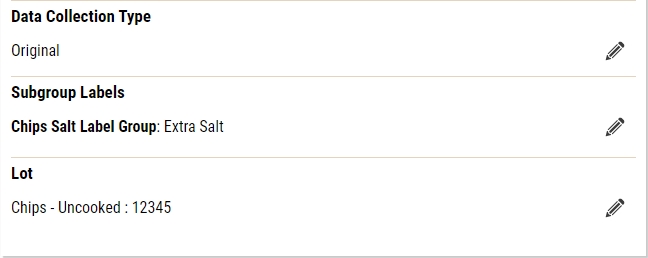

    3. Para modificar los descriptores seleccionados, haga lo siguiente:

      1. Ubique la sección Descriptores.

        Para ver sus descriptores, seleccione Expandir.

      2. En el descriptor deseado, seleccione Editar.

        Enact no le permite modificar el proceso ni la parte.

    4. Repita los pasos anteriores para todas las mediciones en cada característica de parte.

    La recolección de datos de atributos se usa para las funciones defectos y defectuosos. Las funciones de defectos son la cantidad total de ocurrencias durante una inspección. Múltiples defectos pueden ocurrir en una sola pieza. Las pruebas de defectuosos son la cantidad de piezas que no han superado una inspección particular. Una pieza individual es defectuosa o no defectuosa. Cuando cree una característica, seleccione Defecto o Defectuoso de la lista desplegable bajo Tipo.

    1. Examine la página de recolección de datos de atributo.

      • Instrucciones. Enact muestra las instrucciones del campo de datos Descripción de los Detalles Característica de la Parte. Para mayor información sobre Detalles de Característica de la Parte, por favor vea Para Crear Detalles de la Característica de la Parte.

        Si no hay instrucciones en el campo de datos Descripción de los Detalles Característica de la Parte, Enact muestra las instrucciones del campo de datos Nombre Largo de la Característica.

        Si no hay instrucciones en el campo de datos Descripción de los Detalles de la Característica de la Parte, o en el campo de datos Nombre Largo de la Característica, Enact muestra el siguiente mensaje predeterminado: "Medir la [Nombre de Característica] de [Nombre de la Parte]".

      • Detalles actuales de la característica de la parte. Enact muestra los Detalles de Característica de la Parte Imagen Opcional.

        De manera predeterminada, Enact muestra los Detalles de Característica de la Parte Imagen Opcional.

        • Si usted no configuró los Detalles de Características de la Parte Imagen Opcional, Enact muestra la imagen de la característica.
        • Si usted no configuró la imagen de la característica, Enact muestra la imagen de la parte.
        • Si usted no configuró la imagen de la parte, Enact muestra la imagen genérica.

      • Campo de Datos de la Recolección. Escriba con el teclado el conteo de un atributo particular. ConsejoCerradoPor ejemplo, si encuentra tres partes rotas, escriba con el teclado 3.

        Dependiendo de los ajustes de regla de captura para la recolección de datos, Enact podría mostrar u ocultar este campo de datos. Para obtener más información, consulte Pestaña Regla de entrada en Configuración de los Parámetros de Recolección de Datos..

      • Grupo de códigos. Seleccione el código deseado. ConsejoCerradoPor ejemplo, si encuentra tres partes descoloridas, seleccione Roto en el menú desplegable.

        Dependiendo de los ajustes de regla de captura para la recolección de datos, Enact puede mostrar u ocultar este campo de datos, o considerar este campo como requerido u opcional. Para obtener más información, consulte Pestaña Regla de entrada en Configuración de los Parámetros de Recolección de Datos..

      • Controles. Después de escribir con el teclado el conteo en el Campo de Recolección de datos y de seleccionar el código en el Grupo de códigos, siga uno de estos pasos:

        • Para saltar al siguiente grupo de atributos, seleccione Siguiente.
        • Para finalizar la recolección de atributos, seleccione Hecho.

      • Tira de Película. Enact muestra una cartografía gráfica de las partes para las cuales usted debe recolectar atributos. Para seleccionar una parte previa o próxima, seleccione ese registro en la tira de película.

      • Cuadrícula de recolección. Enact muestra una cuadrícula del estado de las para las partes en esta recolección de datos. Para seleccionar una parte previa o próxima, seleccione ese registro en la cuadrícula de recolección.

      • Proceso y descriptores. Enact muestra el proceso actual y cualesquier otros descriptores, incluyendo el tipo de recolección de lotes y datos.

    2. Para recopilar datos de atributo, haga lo siguiente:

      • Durante la recolección de datos, se escribe el recuento de atributos y se selecciona el código de atributo. Según la configuración, Enact puede pedirle que informe el recuento de atributos y el código de atributo, solo el recuento de atributos, el recuento de atributos y el código de atributo opcional, o solo el código de atributo. Para obtener más información, consulte Pestaña Regla de entrada en Configuración de los Parámetros de Recolección de Datos..

        1. En el campo de datos de recolección (si se muestra), escriba con el teclado el conteo de un atributo en particular.

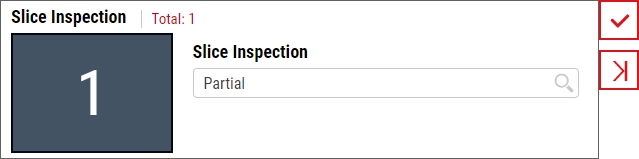

        2. En la lista desplegable grupo de códigos (si se muestra), seleccione el código deseado.

          Si Enact está configurado para permitir que los operadores agreguen nuevos códigos durante la recolección de datos (es decir, Bloquear lista durante el uso para el grupo de códigos está deshabilitado), podrá escribir un nuevo código, que Enact almacenará en el subgrupo y agregará al grupo de códigos con un peso de código establecido en 1. Para más información, por favor vea Para crear grupos de códigos.

          (Solo defectuosos) Si el recuento de defectuosos excede el peso del código, Enact resalta el recuento de defectuosos en la página de recolección de datos, indica la infracción de defectuosos en la tira de película y en la cuadrícula de recolección, y muestra un mensaje de confirmación acerca de los defectuosos.

          (Solo defectuosos) Si el recuento de defectuosos excede el peso del código, Enact resalta el recuento de defectuosos en la página de recolección de datos, indica la infracción de defectuosos en la cuadrícula de recolección, y muestra un mensaje de confirmación acerca de los defectuosos.

        3. Para agregar otro conteo y código de atributo, seleccione Siguiente.

          Para finalizar la recolección de atributos, seleccione Hecho.

        4. Para ver una lista de atributos para la parte actual, haga lo siguiente:

          1. Encima del campo de datos de la recolección, seleccione Total: #.

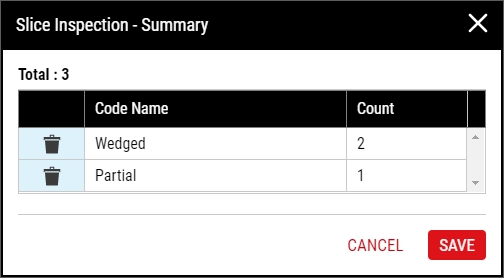

          2. En el cuadro de diálogo Resumen, examine la lista de atributos para la parte actual.

            Para modificar un conjunto de atributos existente, seleccione el nombre actual de código y escriba con el teclado el nuevo código, y luego seleccione el conteo y escriba con el teclado el nuevo conteo.

            Para eliminar un grupo de atributos existente, seleccione Eliminar para el grupo de atributos deseado.

          3. Seleccione Guardar.

      • Durante la recolección de datos, se establece el recuento de defectos seleccionando uno o más elementos en el botón de código de defecto deseado.

        1. Seleccione el botón de código de defecto deseado para cada defecto. Por ejemplo, para establecer dos defectos de cuña, el operador selecciona dos veces el botón de defecto de Cuña.

          Si Enact está configurado para permitir que los operadores puedan agregar nuevos códigos durante la recolección de datos (es decir, Bloquear lista durante el uso para el grupo de códigos está deshabilitada), podrá seleccionar Código, escribir el nuevo código y luego seleccionar Agregar y seleccionar. Enact agrega e incrementa el nuevo código, y, también, agrega el nuevo código al grupo de códigos con un peso de código establecido en 1. Para más información, por favor vea Para crear grupos de códigos.

          Para cerrar el cuadro de diálogo de conteo de defectos sin hacer una selección, elija Cancelar o la X de la esquina superior derecha, o presione ESC en el teclado.

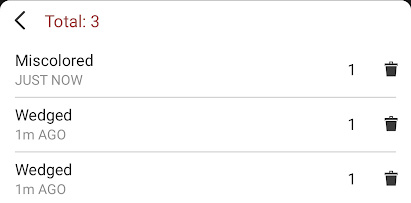

        2. Para ver una lista de los defectos de la pieza actual, realice las siguientes acciones:

          1. Seleccione Total : #.

          2. En el panel de resumen, examine la lista de atributos de la pieza actual.
          3. Para eliminar un defecto existente, seleccione Eliminar para el defecto deseado.
          4. Cuando termine, seleccione Cerrar.
          5. Cuando termine, seleccione Cerrar.

        3. Cuando termine, seleccione Confirmar la cantidad de defectos.

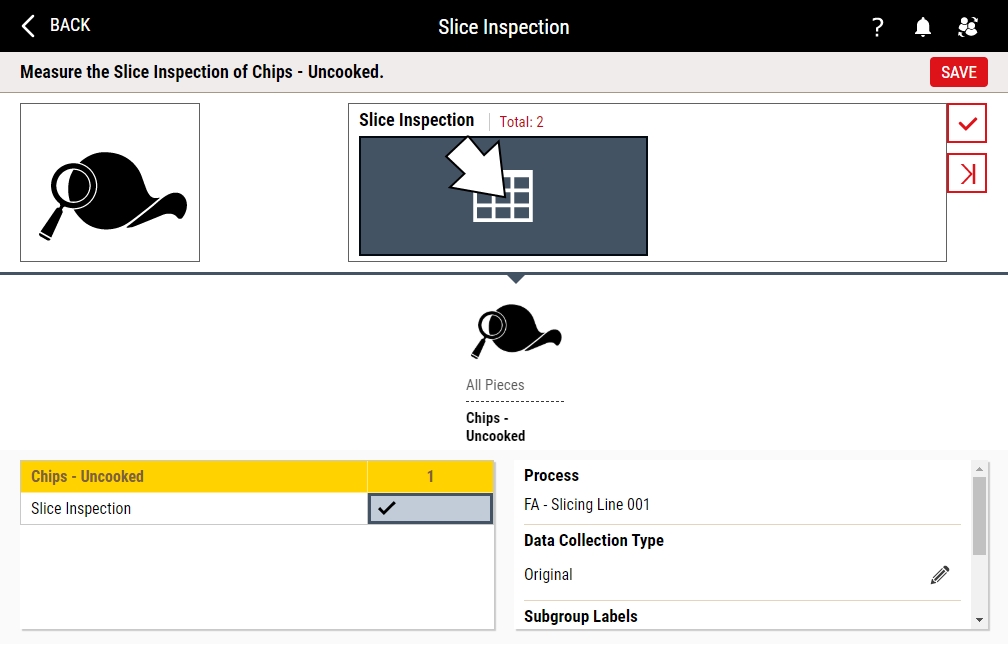

          Si cierra el cuadro de diálogo Seleccionar código y necesita reabrirlo, seleccione el ícono de cuadrícula de códigos en el campo de Datos de la recolección.

        4. Seleccione Guardar.

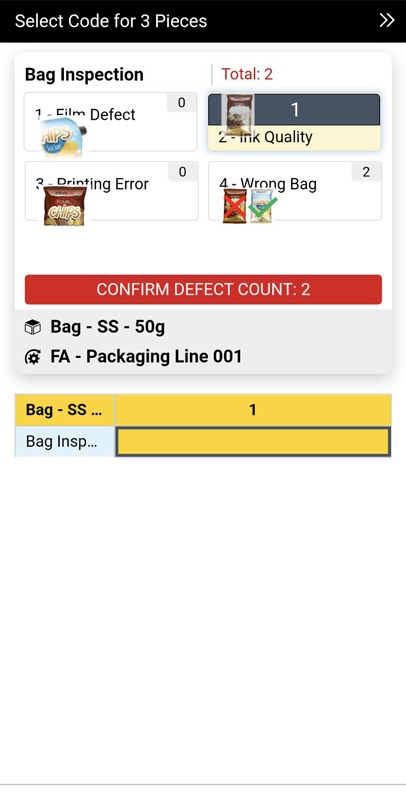

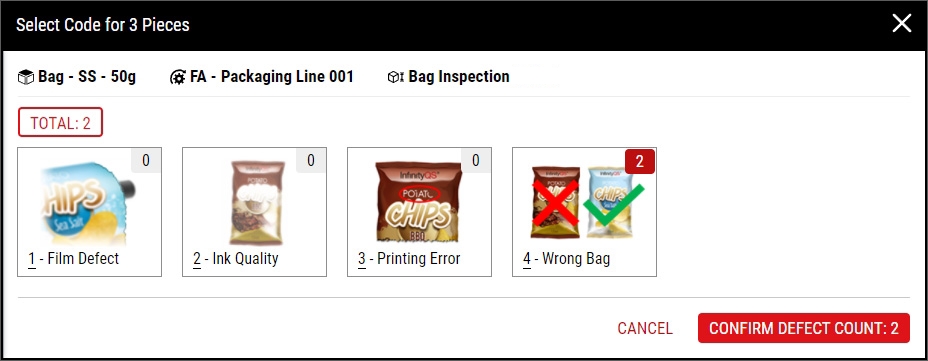

      • Durante la recolección de datos, se establece el recuento de defectos seleccionando el botón de código de defectos y escribiendo el recuento de defectos.

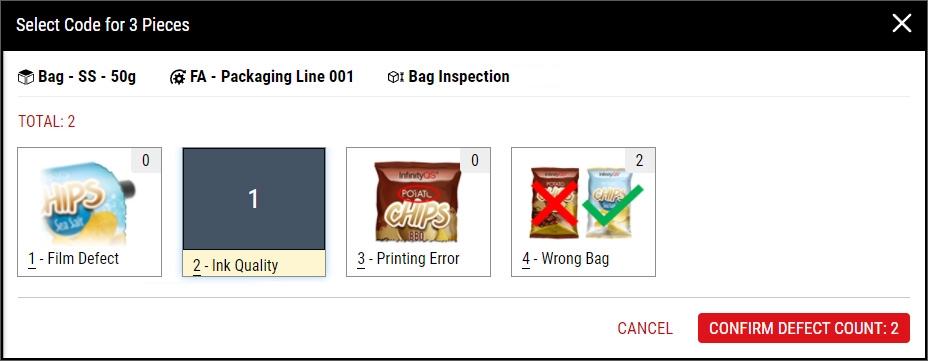

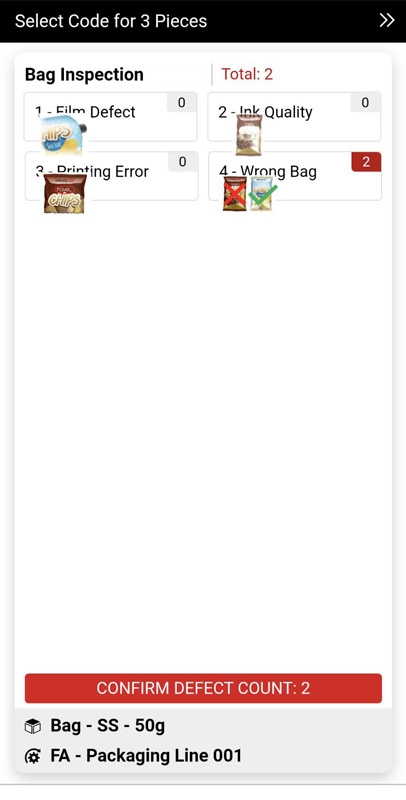

        1. En el cuadro de diálogo Seleccionar código, seleccione el botón de código de defecto deseado para cada defecto y escriba el recuento de defectos. Por ejemplo, para establecer dos defectos de partes atrapadas, seleccione el botón de defectos Atrapado y luego escriba con el teclado 2.

          Si Enact está configurado para permitir que los operadores puedan agregar nuevos códigos durante la recolección de datos (es decir, Bloquear lista durante el uso para el grupo de códigos está deshabilitada), podrá seleccionar Código, escribir el nuevo código y luego seleccionar Agregar y seleccionar, y luego escribir el recuento de defectos. Enact agrega el nuevo código al grupo de códigos con un peso de código establecido en 1. Para más información, por favor vea Para crear grupos de códigos.

          Para cerrar el cuadro de diálogo de conteo de defectos sin hacer una selección, elija Cancelar o la X de la esquina superior derecha, o presione ESC en el teclado.

        2. Cuando termine, seleccione Confirmar la cantidad de defectos.

          Si cierra el cuadro de diálogo Seleccionar código y necesita reabrirlo, seleccione la imagen de la pieza en la Tira de la película.

        3. Para ver una lista de los defectos de la pieza actual, realice las siguientes acciones:

          1. Seleccione Total : #.

          2. En el cuadro de diálogo Resumen, examine la lista de atributos para la parte actual.

            Para modificar un conjunto de atributos existente, seleccione el nombre actual de código y escriba con el teclado el nuevo código, y luego seleccione el conteo y escriba con el teclado el nuevo conteo.

            Para eliminar un grupo de atributos existente, seleccione Eliminar para el grupo de atributos deseado.

          3. Seleccione Guardar.

        4. Seleccione Guardar.

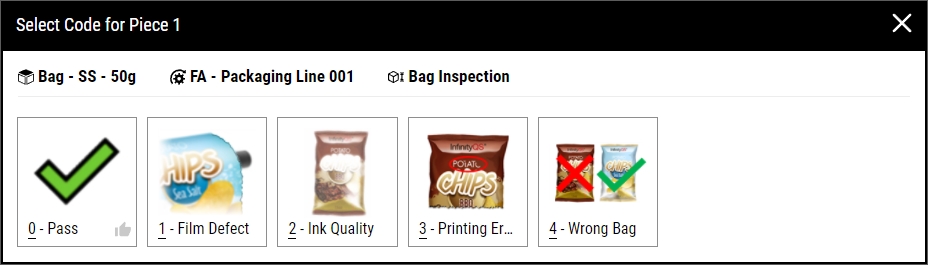

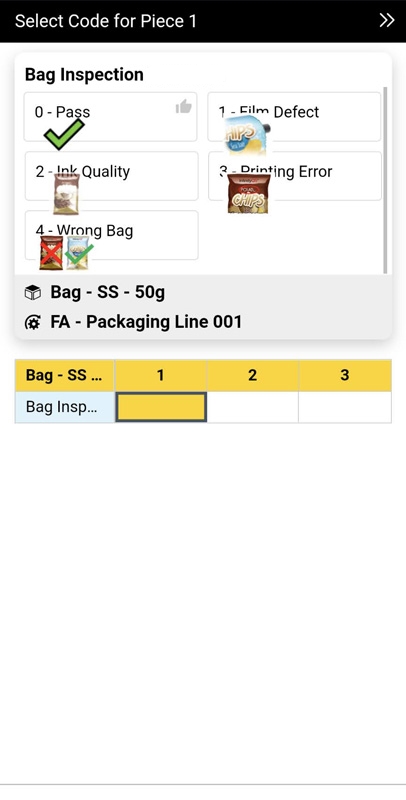

      • Durante la recolección de datos, el operador debe seleccionar un botón de código de defectuosos para cada pieza del subgrupo y no puede omitir la selección de código de defectuosos. La mayoría de los clientes usarán esta recolección de datos para las verificaciones Pasa/Falla o Aprobado/Rechazado.

        1. Seleccione un botón de código de defectuosos para cada pieza del subgrupo. Por ejemplo, si el subgrupo contiene tres piezas, seleccione Pasa para la primera pieza, seleccione Pasa para la segunda pieza y seleccione Error de impresión para la tercera pieza.

          Si Enact está configurado para permitir que los operadores puedan agregar nuevos códigos durante la recolección de datos (es decir, Bloquear lista durante el uso para el grupo de códigos está deshabilitada), podrá seleccionar Código, escribir el nuevo código y luego seleccionar Agregar y seleccionar. Enact agrega el nuevo código al grupo de códigos con un peso de código establecido en 1. Para más información, por favor vea Para crear grupos de códigos.

          Si el conteo defectuoso excede el peso del código, Enact resalta el conteo defectuoso en la página de recolección de datos, indica la infracción de defectuosos en la tira de película y la cuadrícula de recolección, y muestra un mensaje de confirmación acerca de los defectuosos.

          Para cerrar el cuadro de diálogo de selección de defectuosos sin hacer una selección, elija Cancelar o la X de la esquina superior derecha, o presione ESC en el teclado.

        2. Seleccione Guardar.

    3. Para modificar los descriptores seleccionados, haga lo siguiente:

      1. Ubique la sección Descriptores.

        Para ver sus descriptores, seleccione Expandir.

      2. En el descriptor deseado, seleccione Editar.

        Enact no le permite modificar el proceso ni la parte.

    4. Repita los pasos anteriores para todos los atributos en cada parte.

  4. Al usar la cámara de su dispositivo a través del navegador que ejecuta Enact, puede capturar una foto y asignarla al subgrupo, de la siguiente manera:

    • Google Chrome

      • Windows/Android. Compatible con acceso para cámara.
      • iOS. NO compatible con acceso para cámara.

    • Microsoft Edge

      • Windows/Android. Compatible con acceso para cámara.
      • iOS. NO compatible con acceso para cámara.

    • Apple Safari

      • Windows/Android. NO compatible con acceso para cámara.
      • iOS. Compatible con acceso para cámara.

    1. Durante la recolección de datos, realice una de las siguientes acciones:

    2. Apunte la cámara de su dispositivo al sujeto deseado y luego seleccione el botón Cámara.

    3. Para confirmar la foto, seleccione Hecho.

      Para volver a tomar la foto, seleccione Volver a tomar.

    4. Para ver una foto existente, seleccione Más y luego seleccione Ver imagen.

      Para ver una foto existente, selecciónela y luego seleccione Ver imagen.

      En la foto ampliada, puede hacer zoom de la siguiente manera:

      • En un dispositivo con un teclado conectado, seleccione la imagen y luego presione + (más) para acercar y presione - (menos) para alejar.
      • En un dispositivo que admite pellizcar para hacer zoom, separe los dedos para ampliar la imagen y acérquelos para reducirla.

  5. Seleccione Guardar.

    De manera alterna, cuando recopile el último valor y presione ENTER, podrá presionar ENTER nuevamente para seleccionar automáticamente Guardar.

    (Recolección de datos variables únicamente) Si se habilitaron Revisar antes de guardarlos en la configuración de recolección de datos, seleccione Revisar y luego haga lo siguiente:

    1. Examine los valores del subgrupo.

    2. Para modificar el valor de un subgrupo, seleccione Editar, seleccione el valor deseado de subgrupo en la Tira de Película o en la Cuadrícula de Recolección, y luego edite el valor del subgrupo en el campo de recolección de datos.

    3. Para los valores calculados, puede hacer lo siguiente:

      1. Utilizando el procedimiento anterior, modifique el cálculo de valores de entrada.

      2. Para ver los pasos de cálculo usados para generar los valores calculados, seleccione fx en la Tabla de Datos.

    4. Seleccione Guardar.

    Para obtener más información, consulte Pestaña de Información Requerida en Para Configurar los Parámetros de Recolección de Datos.
